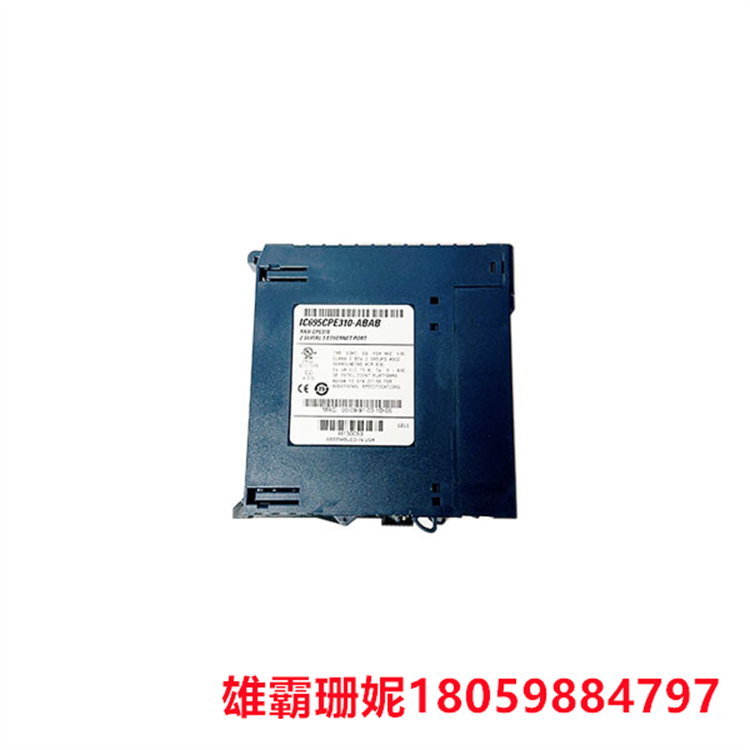

IC695CPE310-ACAT PACSystem RX3i系列CPU控制器

IC695CPE310是GE Fanuc PACSystem RX3i系列中的一款CPU。CPU可以对机器、流程和材料处理系统进行实时控制。它通过两用PCI和串行背板与I/O和智能选项模块通信。

IC695CPE310拥有1.1 GHz的Atom处理器和10 MB的内存。其嵌入式以太网接口支持10Mb/秒和100 MB/秒的两种连接。它还具有RS-485和RS-232串行端口。该模块支持多达512个程序块，每个程序块可达128 KB。IC695CPE310包含Modbus RTU从机、SNP和串行I/O协议，同时使用SNP协议与人机界面(HMI)设备通信。

您可以用梯形图、结构化文本、C或功能块图编程语言对IC695CPE310进行编程。当设备通电时，设备外壳上贴有标签的led指示灯可以是绿色、红色、熄灭或闪烁。这将提高故障排除的效率，并让您可以一目了然地验证系统状态。

IC695CPE310可以安装在主RX3i控制器机架的任何一对插槽中，编号的两个插槽除外。

IC695CPE310中的处理器比C695CPU310中的300 MHz赛扬处理器快大约三倍。您可以从CPU310升级到CPE310，而无需更改原有的PME软件。请注意，如果您决定从CPU310升级到CPE310，则CPE310上的RS-232端口不会在引脚5上提供5V电源。

IC695CPE310 CPU模块是RX3i PACSystems产品线的阿格发那科CPU。它的处理器是Atom处理器，处理速度为1 GHz。IC695CPE310 CPU模块带有SRAM和Flash存储器，它可以在其10 MB uf用户存储器中存储程序数据。IC695CPE310 CPU模块的电源要求包括底板额定电压为3.3伏DC或5伏DC时的1安培电流，以及底板额定电压为24伏DC时的0.5安培电流。当RX3i PACSystems IC695CPE310 CPU模块安装在完整的RX3i PACSystems机器控制系统中时，它必须安装在系统的中央通用背板中。如果安装在扩展底板或远程底板上，该CPU将无法正常工作。

RX3i PACSystems系列的GE Fanuc IC695CPE310 CPU模块带有电池供电的实时时钟。它还可以动态备份其数据。IC695CPE310 CPU模块上的一个端口是USB端口，这是一个2.0型主USB端口，可用于配置CPU的应用程序，也可用于下载应用程序数据。它一次可以支持2个以太网编程器连接。IC695CPE310 CPU模块上的两个串行端口是RS-485串行端口和RS-232串行端口。该CPU模块支持的串行协议有SNP从协议、串行I/O协议和Modbus RTU从协议。
