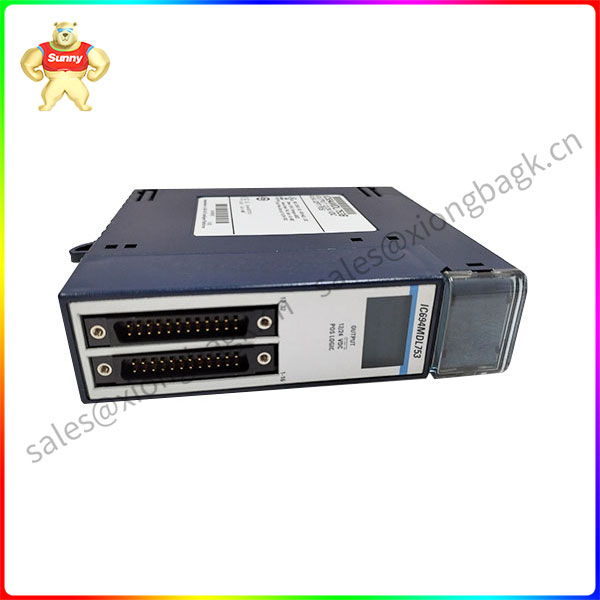

IC694MDL753 离散输入模块

产品型号：IC694MDL753

联系人：何姗姗

手机：18059884797(微信同号）

QQ：3095989363

地址：福建省漳州开发区南滨大道429号招商局芯云谷3号楼217-01

联系电话：18059884797

详细介绍

IC694MDL753是一个离散输入模块，是PACSystem RX3i可编程自动化控制器(PAC)系列的一部分，该系列以前由GE Intelligent Platforms制造，被艾默生自动化收购。该模块是一个高密度数字输出模块，具有三十二(32)个输出通道，分成四(4)组，每组八(8)个通道。

该模块的每个通道产生10.2-28.8 VDC的输出电压范围，标称值为12 / 24 VDC。它仅支持正逻辑接线配置，其中输出通道的正极接线连接到所连接负载的端子。每个通道产生0.5安培的输出电流，电流为每组4安培，每组公共引脚3安培。每个通道产生10ms的5.4安培浪涌电流、0.3 VDC的开态压降和0.1安培的关态漏电流。每个通道的响应时间为0.5毫秒

该模块配有32个单独的状态LED，指示每个输出通道的通电状态。为了建立模块连接，该模块配有嵌入式引脚，可兼容两个24引脚公连接器(富士通FCN–365 p024–AU)。用户自建电缆也可灵活使用，或使用目录号为IC694CBL327和IC694CBL328的预布线电缆。

IC694MDL753占用机箱的单个插槽，可以安装到任何可用的插槽，无论是在本地还是远程I/O机架中。当CPU转换到停止模式时，模块的所有输出都通电。

IC694MDL753正逻辑输出模块是GE Fanuc RX3i PacSystem I/O模块系列的12/24伏DC正逻辑输出模块。IC694MDL753模块提供32个离散输出点，分为4组，每组8个输出。IC694MDL753模块的输出为正逻辑型输出或源输出，它们可以在+12至+24伏DC (+20%至-15%)范围内切换负载，源电流高达每点0.5安培。IC694MDL753模块上的每个公共输出组都有一个2引脚I/O连接器，能够处理高达3.0安培的电流负载，并且它们可以用于同时驱动不同的负载，例如，4组中的3组可以用于驱动24伏DC负载，而第四组可以保留用于12伏DC负载。

IC694MDL753输出模块的工作电压范围为12至24伏DC，输出范围为10.2至28.8伏DC。当系统的CPU停止时，它的32个离散输出点被强制关闭。每个输出组都有长达60秒的500伏交流隔离。IC694MDL753输出模块在5.0伏DC下的背板电流为260毫安。它在10毫秒内的浪涌电流额定值为5.4安培，关断状态泄漏电流为0.1毫安。IC694MDL753输出模块的导通状态电压降为0.3伏DC，响应时间为0.5毫秒(对于关闭和开启状态)。IC694MDL753输出模块可以安装在GE Fanuc Rx3i PacSystem PLC的任何I/O插槽上，它带有32个led指示灯，显示每个指示灯的单独开或关状态输出。
IC694MDL753 离散输入模块
