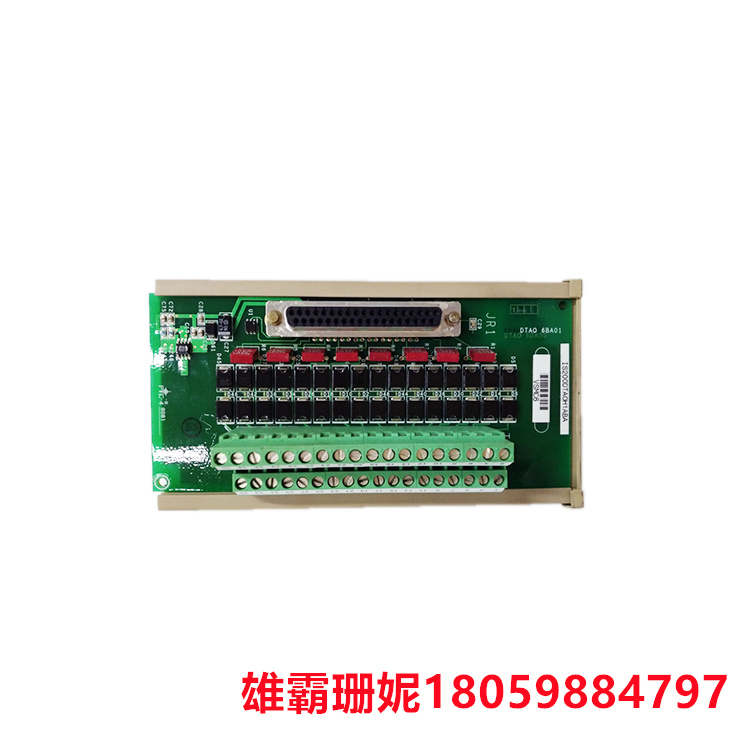

IS200DTAOH1ABA 单工模拟输入/输出端子板 允许PCB以DIN导轨方式安装

IS200DTAOH1ABA是为Mark VI系统创建的阿格组件。Mark VI是以Speedtronic系列名称发布的燃气/蒸汽轮机管理系统。自20世纪60年代以来,该系列-直用于涡轮机管理。Mark V具有以太网通信能力,并在硬件和软件中包含板载诊断(极限检查)。IS20DTAOH1ABA是一款单工模拟输入/输出端子板。这是一款用于模拟信号的紧凑型输入板。 该板安装在一个塑料支架 上，允许PCB以DIN导轨方式安装。该板有+路模拟输入和两路模拟输出。输出为0-20mA, 但其中-个可以通过重新配置跳线配置为0-200mA电流。
IS200DTAOH1ABA配有一个带锁扣的37针连接器。这是JR1。该板有一个端子板(TB1 ),带有48个螺纹接头。该端子板安装在电路板上。#18AWG线的屏蔽双绞线通常用在端子板上。请注意,螺钉43/44被指定为接地(SCOM)连接。 接地线应尽可能短。该板有21个跳线开关;这些标记为JP1A/B-JP10A/B (20)加JPO。该板还包括各种电容、电阻和集成电路，以及四个子面板。板上的跳线用于配置电流和电压。通用电气公司为IS200DTAOH1ABA提供技术支持。有关该PCB、元件或安装程序的信息可通过手册、户指南和数据手册找到。


关于IS420ESWAH2A的重要信息可在GE出版物中找到，如该部件或Mark VIe系统的用户指南、数据表和手册。这些出版物将提供有关交换机的必要信息，包括处理程序和正确的安装参数。

IS420UCSCH1B是Mark VIe Speedtronic系统的几种可用控制器之一。Mark VIe是GE的控制系统之一，用于管理工业涡轮机系统。

IS420UCSCH1B控制器旨在通过其四核1.2GHz处理器提供高度可靠的高速工业控制。该装置利用Mark VIe固件和IONet接口通过以太网或PROFINET进行通信。控制器具有嵌入式现场代理技术(EFA ),为实时数据传输提供安全连接。

IS420UCSCH1B是一个单体控制器。它没有任何类型的风扇或电池。该装置没有任何用户可配置的跳线设置。控制器的前面板提供了两个USB端口和五个其他端口，以及几个LED指示灯。其他控制器提供扩展I/o。该装置可用于燃气或蒸汽涡轮机、风力涡轮机和联合循环电厂。

IS420UCSCH1B没有底板连接器。更确切地说，该单元不承载应用I/O，而是I/O网络通过到板的连接提供输入数据。这样，即使控制器因维修或维护等原因而必须断电，应用输入也能保持安全和独立。

IS420ESWBH1A是一种非托管以太网交换机，用于通用电气公司开发的Mark VIe Speedtronic系统。自20世纪60年代末以来，像Mark VIe和早期Speedtronic控制系统这样的系统一直被用于工业涡轮机系统的控制。Mark VIe能够设置为单工或TMR系统，使用直观的GE工具和基于以太网的控制，通过其统一的方法，可以有效地控制单台涡轮机或整个电厂。

IS420ESWBH1A是可供使用的五种版本的ESWB交换机之一，也是十种ESW#交换机之一。请确保您订购的交换机符合您的需求。ESWA交换机有8个端口，而ESWB交换机有16个端口。虽然所有交换机都支持100 Mbps FX上行链路和惠普-MDIX自动感应，并且还提供256K的4K MAC地址缓冲区，但每个交换机都支持不同类型的连接。IS420ESWBH1A有16个端口，可以支持10/100Base TX连接。一个端口可以支持100BASE-FX LC类型的连接。

ESWB交换机有时会经历电压骤降或电压不足，这将导致交换机错误地重新启动或无法与系统重新建立通信链路。如果您注意到输入电压低于28V输入，但没有完全达到0 V，请注意，当电压恢复正常时，您的交换机可能无法正确重启。
