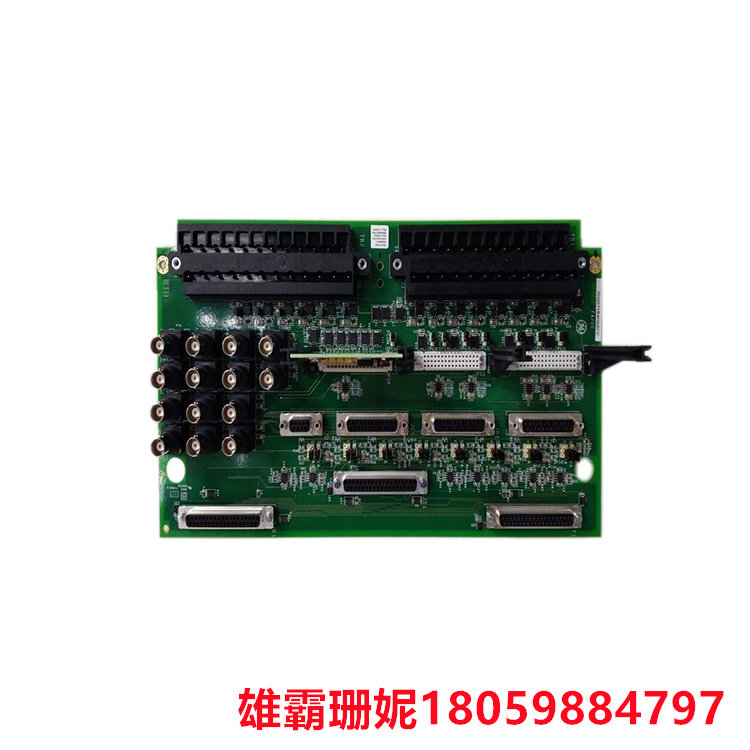

IS200DTAIH1ABB 电路板 它是用于模拟信号的紧凑型输入板

IS200DTAIH1ABB是为Mark VI系统创建的GE组件。Mark VI是以Speedtronic系列名称发布的燃气/蒸汽轮机管理系统。自 1960 年代以来，该系列在其各种迭代中一直用于涡轮机管理。Mark VI具有以太网通信功能，并在硬件和软件中包括板载诊断（极限检查）。

IS200DTAIH1ABB 是一款单工模拟输入/输出端子板。它是用于模拟信号的紧凑型输入板。该板安装在塑料支架中，允许PCB安装在DIN导轨上。该板有十个模拟输入和两个模拟输出。输出为 0-20mA，但可通过重新配置跳线将输出配置为 0-200mA 电流。

IS200DTAIH1ABB 具有一个带闭锁紧固件的 37 针连接器。这被标记为JR1。该板有一个带有 1 个螺钉连接的端子板 （TB48）。该端子条安装在电路板上。#18 AWG 屏蔽双绞线通常用于接线端子。请注意，螺钉 43/44 被指定为接地 （SCOM） 连接。地线应尽可能短。该板有 1 个跳线开关;这些标记为JP10A / B-JP20A / B （0）加上JP<>。该板还包括各种电容器、电阻器和集成电路，以及四个小子面板。电路板上的跳线用于配置电流和电压。

IS200DTAIH1ABB的技术支持由GE提供。有关此 PCB、其组件或安装程序的信息可通过手册、用户指南和数据表找到。

关于IS420ESWAH2A的重要信息可在GE出版物中找到，如该部件或Mark VIe系统的用户指南、数据表和手册。这些出版物将提供有关交换机的必要信息，包括处理程序和正确的安装参数。

IS420UCSCH1B是Mark VIe Speedtronic系统的几种可用控制器之一。Mark VIe是GE的控制系统之一，用于管理工业涡轮机系统。

IS420UCSCH1B控制器旨在通过其四核1.2GHz处理器提供高度可靠的高速工业控制。该装置利用Mark VIe固件和IONet接口通过以太网或PROFINET进行通信。控制器具有嵌入式现场代理技术(EFA ),为实时数据传输提供安全连接。

IS420UCSCH1B是一个单体控制器。它没有任何类型的风扇或电池。该装置没有任何用户可配置的跳线设置。控制器的前面板提供了两个USB端口和五个其他端口，以及几个LED指示灯。其他控制器提供扩展I/o。该装置可用于燃气或蒸汽涡轮机、风力涡轮机和联合循环电厂。

IS420UCSCH1B没有底板连接器。更确切地说，该单元不承载应用I/O，而是I/O网络通过到板的连接提供输入数据。这样，即使控制器因维修或维护等原因而必须断电，应用输入也能保持安全和独立。

IS420ESWBH1A是一种非托管以太网交换机，用于通用电气公司开发的Mark VIe Speedtronic系统。自20世纪60年代末以来，像Mark VIe和早期Speedtronic控制系统这样的系统一直被用于工业涡轮机系统的控制。Mark VIe能够设置为单工或TMR系统，使用直观的GE工具和基于以太网的控制，通过其统一的方法，可以有效地控制单台涡轮机或整个电厂。

IS420ESWBH1A是可供使用的五种版本的ESWB交换机之一，也是十种ESW#交换机之一。请确保您订购的交换机符合您的需求。ESWA交换机有8个端口，而ESWB交换机有16个端口。虽然所有交换机都支持100 Mbps FX上行链路和惠普-MDIX自动感应，并且还提供256K的4K MAC地址缓冲区，但每个交换机都支持不同类型的连接。IS420ESWBH1A有16个端口，可以支持10/100Base TX连接。一个端口可以支持100BASE-FX LC类型的连接。

ESWB交换机有时会经历电压骤降或电压不足，这将导致交换机错误地重新启动或无法与系统重新建立通信链路。如果您注意到输入电压低于28V输入，但没有完全达到0 V，请注意，当电压恢复正常时，您的交换机可能无法正确重启。
