TPMC866-11 单幅32位PMC模块具有八个高性能串行通道与前/O和后/O接口

O符合标准的单幅32位PMC模块符合IEEE P1386.1。
O PCI 2.1兼容接口
O板材尺寸：149毫米x 74毫米
O8通道串行接口
O支持RxD、TxD、RTS、CTS和GNDTPMC866-10；支持RxD+/、TxD+/-和GNDTPMC866-11和TXD+/-、RXD+/-、GND的支持（RS422和RS485-FD M/S）和DX+/，GND（RS485-HD）用于TPMC866-12
O可编程波特率，最高可达460.8 Kbaud
O每个通道64字节发送FIFO，64字节接收TPMC866-10/-11和128 kbyte的每个通道的FIFO每个信道的发送FIFO，128千字节的接收FIFOTPMC866-12的每个通道
O ESD保护收发器（根据符合IEC 1000-4-2）
O温度范围：0°C至+70°C（TPMC866-10/-11/-12）和-40°C至+85°C（TPMC866-10-ET/-11-ET/-12-等）

联系电话：18059884797

立即咨询在线咨询

详细介绍

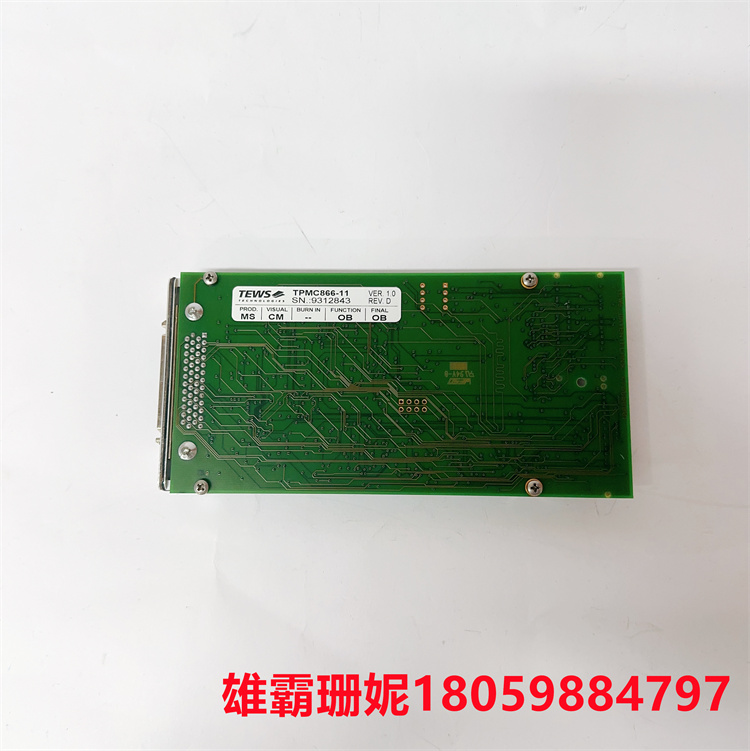

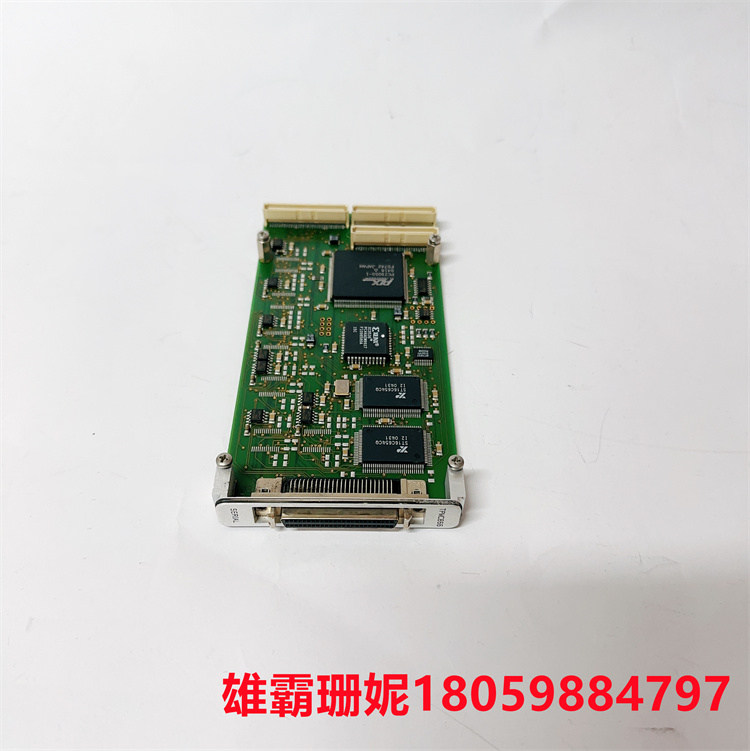

TPMC866-11 单幅32位PMC模块

TPMC866是一种标准的单幅32位PMC模块，具有八个高性能串行通道与前/O和后/O接口。
TPMC866-10提供8通道RS232接口并且支持接收数据（RxD）、发送数据（TxD）、和/或其它数据，准备发送（RTS）、清除发送（CTS）和GND每个通道。此外，串行通道一和串行通道二提供数据集就绪（DSR），数据-终端就绪（DTR）、数据载波检测（DCD）和振铃检测指示器（RI）。关）。TPMC866-11支持8通道RS422接口并通过差分发射机提供RS422信号电平以及接收器。发送数据（TxD+/-），接收数据（RxD）+川) 以及GND被提供给每个串行通道。接收器信号终端（RxD之间为120欧姆+以及RxD-）在TPMC866上提供。

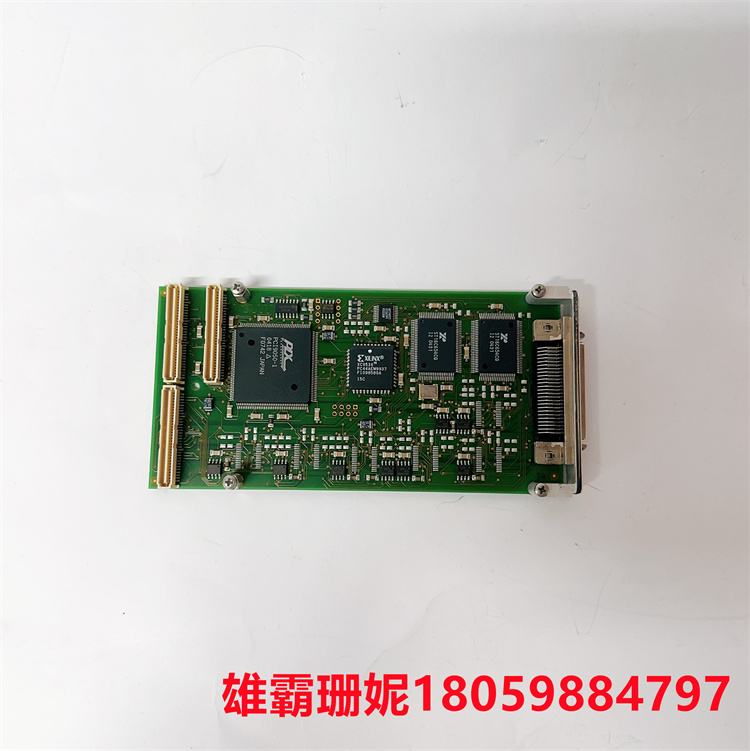

TPMC866-11 单幅32位PMC模块具有八个高性能串行通道与前/O和后/O接口

TPMC866-10/-11的每个通道都有一个64字节发送FIFO和64字节接收FIFO减少向提供数据和获取数据所需的开销来自发射机和接收机的数据。FIFO触发器级别是可编程的。这个TPMC866-12提供8通道的高性能串行接口。每个串行通道可以由DIP开关配置为作为RS422操作，RS485-FD-M（全双工主机）、RS485-FD-S（全双工双工从机）或RS485-HD（半双工）接口。对于RS422和RS485-FD是四线接口（RX+、RX-、RX-），TX+、TX-）加上接地（GND）。对于RS485-HD a双线接口（DX+，DX-）加接地（GND）支持。对于前部I0，HD50 SCSI-2型内螺纹连接器位于前面板中。对于背面I/O支持P14/O连接器。的每个通道TPMC866-12有一个128字节的传输FIFO和一个128字节接收FIFO，显著降低开销需要向变送器提供数据并获取数据来自接收器。FIFO触发级别为可编程。

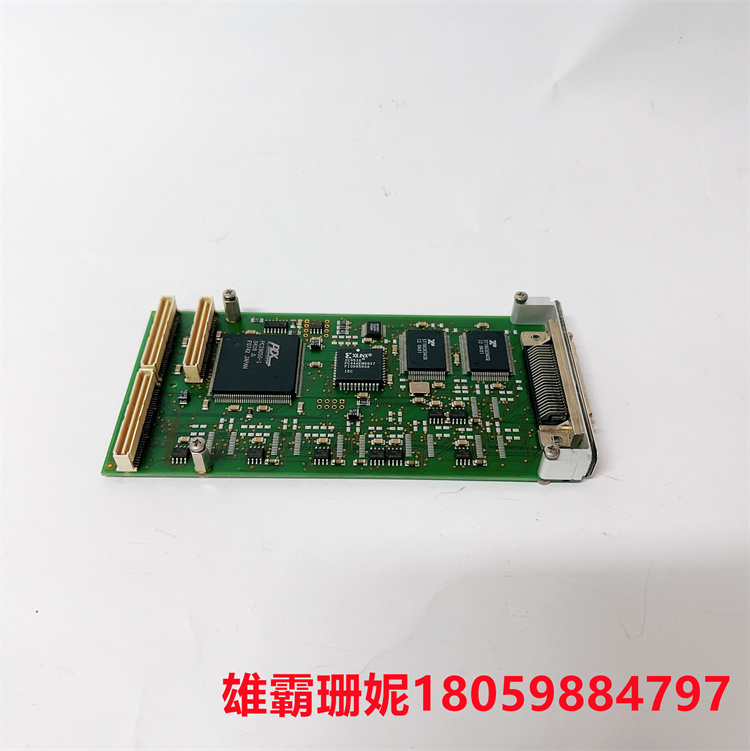

TPMC866-11 单幅32位PMC模块具有八个高性能串行通道与前/O和后/O接口
