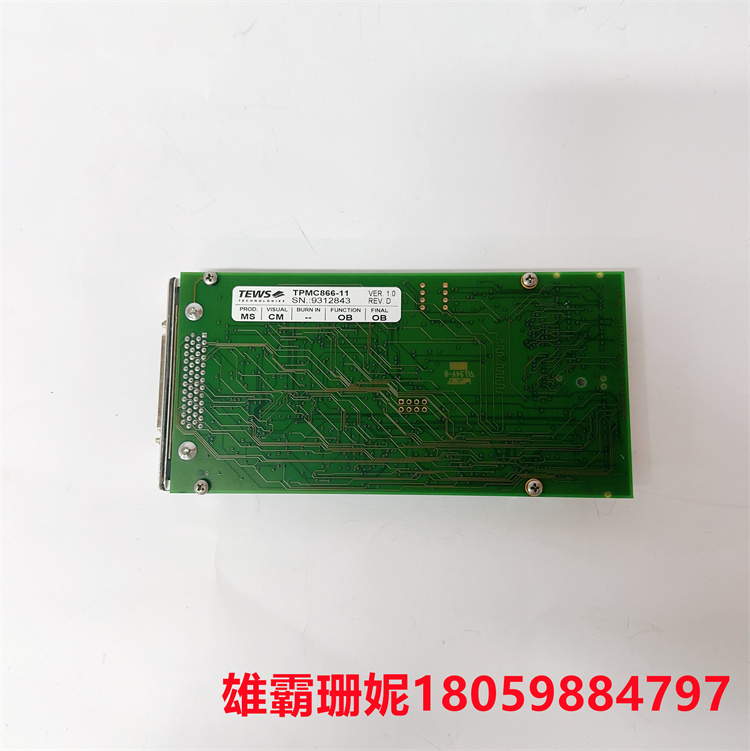

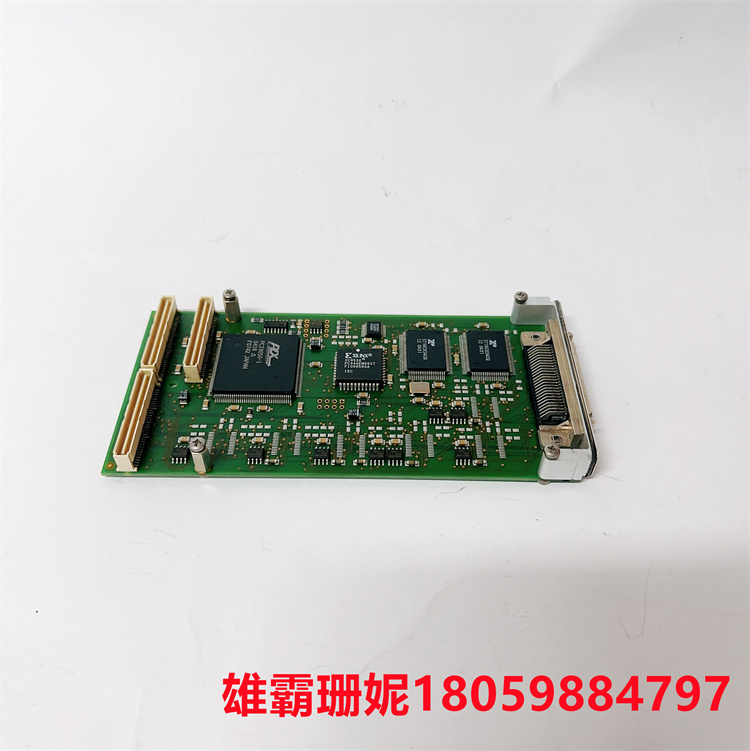

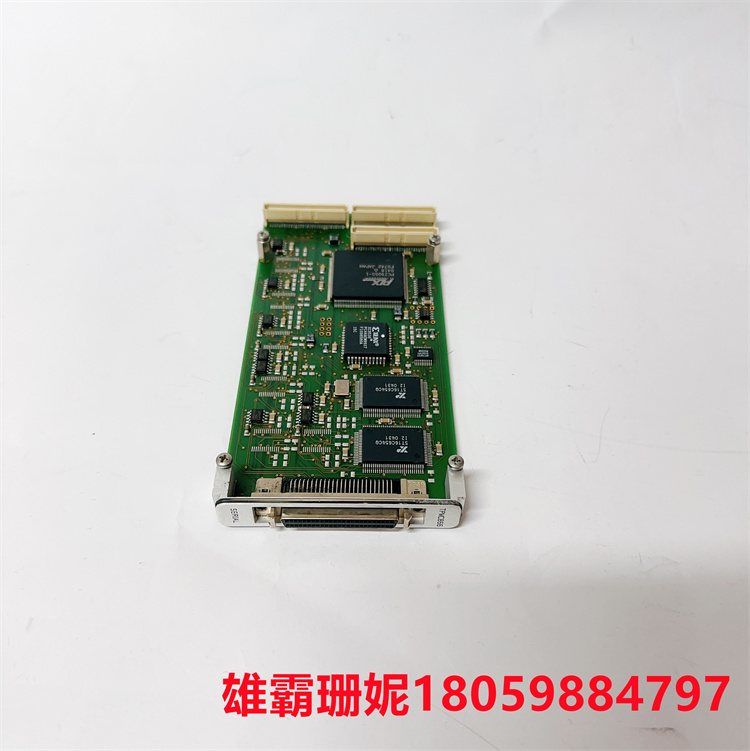

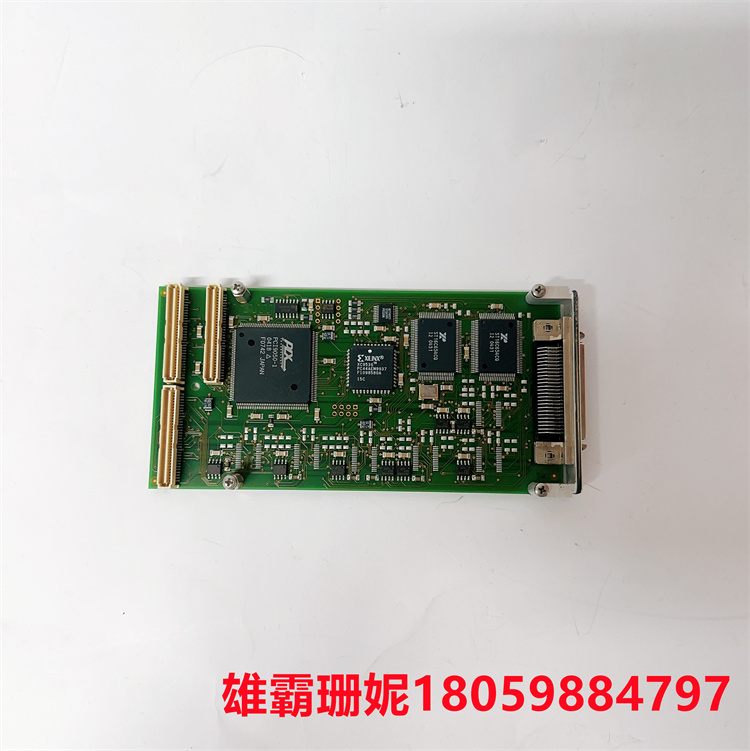

TPMC866-11 TEWS单宽度32位PMC模块 具 有8个高性能串行通道前I/O和后I/O接口

TPMC866-11  TEWS单宽度32位PMC模块

TPMC866是一个标准的单宽度32位PMC模块和具 有8个高性能串行通道前I/O和后I/O接口。
TPMC866- 10提供8通道RS232接口并支持接收数据(RxD),发送数据(TxD), Ready-To-Send (RTS)，Clear-To-Send (CTS)和GND每个通道。另外串行通道1和串行通道二提供数据集就绪(DSR)、 数据终端就绪(DTR)、数据载波检测(DCD)和Ring-Detect-Indicator (RI)。TPMC866-11支持8通道RS422接口并通过差分变送器提供RS422信号电平和接收器。传输数据(TxD +/-),接收数据(RxD +/)和GND为每个串行通道提供。接收端信号终止(RxD+ 120欧姆之间)每个通道在TPMC866上提供RxD-)。TPMC866-10/-11的每个通道有64个字节发送FIFO和一个64字节的接收FIFO来显着减少向和get提供数据所需的开销来自发射器和接收器的数据。

FIFO触发器水平是可编程的。
TPMC866- 12提供一个8通道的高电平性能串行接口。 每个串行通道都可以通过拨码开关配置为RS422, RS485-FD-M (Full Duplex Master),RS485-FD-S (Full Duplex Master)Duplex Slave)或RS485-HD(半双工)接口。为RS422和RS485-FD- 种四线制接口(RX+、RX-、 提供TX+，TX-)加地(GND)。对于RS485-HD a两线接口(DX+，DX )加地(GND)支持。用于前I/O-个HD50 SCSI-2型母连接器位于前面板。对于后I/O支持P141/O连接器每一个通道TPMC866-12具有128字节的FIFO传输和128字节的FIFO字节接收FIFO,以显著减少开销需要向发射机提供数据并获取数据来自接收者。FIFO触发电平为可编程。
