GE IC694MDL660 PAC系统RX3i 24 VDC正/负逻辑输入模块 还可以选择可配置的滤波时间

 IC694MDL660   PAC系统RX3i 24 VDC正/负逻辑输入模块

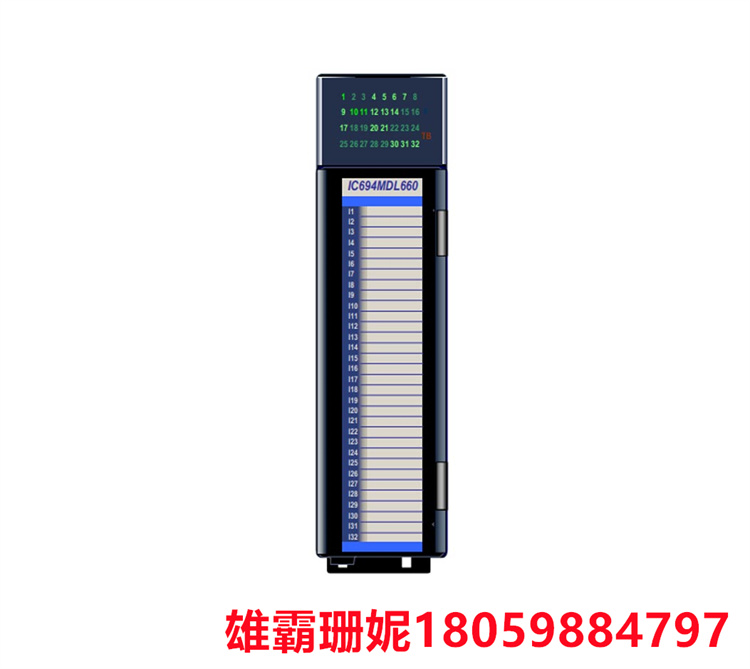

IC694MDL660是PACSystem RX3i可编程自动化控制器（PAC）系列的组件模块，该模块初由GE智能平台生产，目前由艾默生自动化生产。该模块是一个高密度的三十二 （32） 点输入通道，专门具有组隔离，四 （4） 个输入组，每个输入组八 （8） 个通道。IC694MDL660设计用于接受0-30 VDC的输入信号电压，标称输入为24 VDC，额定电压下每点输入电流为7.0 mA。该模块的每个通道的导通电压范围为 11.5-30 VDC，而关态电压为 0-5 VDC。大导通电流为3.2 mA，大关断电流为1.1 mA。还可以选择可配置的滤波时间，以便微调每个输入通道。可选输入滤波器（如 0.5ms、1.0ms、2.0ms、5ms、10ms、50ms 和 100ms）使模块能够忽略通常由环境和机械因素（如灰尘和去抖动）引起的假阴性和假阳性检测。所选过滤器设置将成为输入点的开和关响应时间。该模块需要使用高密度接线端子，特别是箱式接线端子，目录号为IC694TBB032，弹簧式接线端子，货号为IC694TBS032前接线端子。每个输入通道都有专用的输入 LED 指示灯，用于描述器件的逻辑状态。当 LED 亮起时，描绘了逻辑 1，表示输入通道正在主动接收输入电流，否则，LED 处于非活动状态。

IC694MDL660输入模块是由GE Fanuc Automation制造的逻辑输入模块，包含在RX3i PACSystem系列中。它适用于 RX3i 机架。该模块带有 32 个输入，可在正逻辑或负逻辑下工作。这些输入分为不同的组，每个输入都可以在 30 伏的大电压下运行。4 组输入各有其公共连接。这些组之间的隔离电压额定值高达 250 伏交流电连续，高可达 1500 伏交流电，持续 1 分钟。GE Fanuc Automation IC694MDL660逻辑输入模块具有24伏直流电压，每个输入的输入电压范围为0至30伏直流电。
GE Fanuc自动化IC694MDL660逻辑输入模块具有可选的输入滤波时间，从0.5毫秒到100毫秒不等。打开和关闭响应时间将在用户建立过滤时间后设置。该模块的功耗为 300 毫安，包括所有输入。GE Fanuc自动化IC694MDL660逻辑输入模块包括一个诊断工具，该工具由一个直接向RX3i CPU报告的接线端子组成。该模块在额定电压下每个输入的电流为 7.0 毫安。正确应用此模块的要求之一是需要将其连接到版本 3.2 或更高版本的 RX90i CPU。它不能与 30-90 系列 CPU 一起使用，因为它不兼容。该模块的分辨率为 48 个输入位和 16 个输出位。
