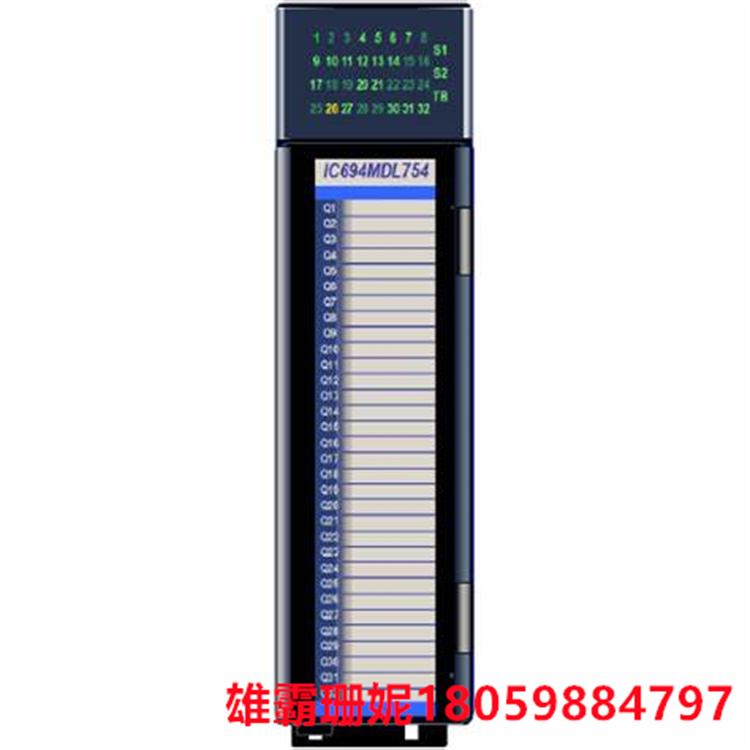

IC694MDL754 高密度正逻辑分立输出模块

IC694MDL754是PACSystem RX3i组件。该模块专门用于三十二 （32） 点离散输出模块，具有两 （2） 组，每组隔离十六 （16） 个输出通道，支持正逻辑接线配置。每个通道设计为提供 10.2 - 20.0 VDC 的输出电压范围，标称电压输出为 12 / 24 VDC，每通道输出电流为 0.75 安培。该模块具有各种电子保护等级，例如短路、过流和过热保护。每个保护功能都支持自动恢复功能。

IC694MDL754以前由GE智能平台制造，但近被艾默生自动化收购。此模块占用单个插槽，可以安装到任何远程 I/O 站的本地 CPU 机架的任何空插槽中。它特别兼容与 RX3i CPU 版本 2.90 或更高版本的安装。它设计用于盒式 （IC694TBB032） 或弹簧式 （IC694TBS032） 前接线端子。该模块被归类为带有独立 LED 状态指示灯的低压模块。

IC694MDL754 从背板上的 300 V 总线消耗背板电流为 5 mA（大值），需要外部电源提供 +12 VDC 至 +30 VDC 电源电压范围，标称电源为 12/24 VDC。每个通道的大响应时间为0.5 ms，大输出漏电流为0.1 mA，典型稳态过流跳闸为每点5安培。该模块的浪涌电流额定值为 3 安培，持续 10 ms，无 ESCP 跳闸。

GE Fanuc IC694MDL754 输出模块是 RX12i PACSystems PLC 的 24/3 伏直流额定正逻辑输出模块。IC694MDL754输出模块属于RX3i PACSystems中端控制器系列。与同类产品中的大多数分立输出模块一样，IC694MDL754输出模块通过其3个离散输出点提供RX32i控制器和外部输出设备之间的接口。输出分组在 2 个独立的输出组公共中，每个公共组有 16 个输出点。每个输出点都有内置的电子短路和过流保护，每当发生短路或过流情况时，都会生成故障报告并将其发送到RX3i控制器。IC694MDL754输出模块输出可以是正逻辑或源出型输出，它们可以将负载切换到电源的正端，同时为负载提供电流。作为标准功能，IC694MDL754输出模块的输出可以在12至24伏直流（+20%至-15%）范围内切换负载，每个输出点可提供高达0.75安培的大电流。
