GE IC695CBL001 加长盒式接线端子 实心或绞合铜线的电线尺寸范围

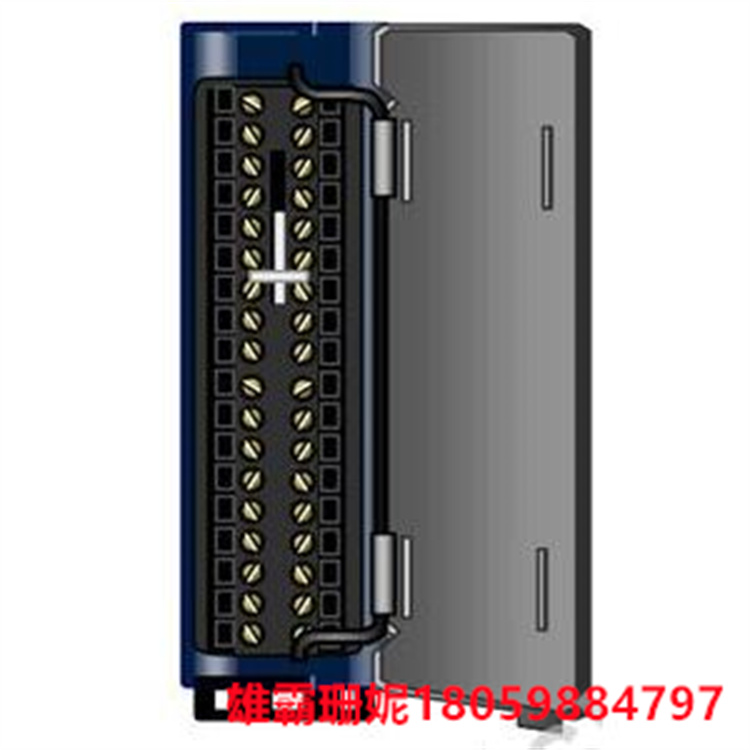

IC694TBB132是一款36引脚高密度扩展盒式接线端子，可与PACSystem RX32i可编程自动化控制器（PAC）系列的3个输入I/O模块以及等效的90-30系列PLC平台配合使用。该接线端子目前由艾默生自动化制造，以前由GE智能平台（GE IP）制造。IC694TBB132具有标准深度输出盖，尺寸为23毫米或0.9英寸。端子设计为端接 #14-26 美国线规 （AWG）、实心或绞合铜线的电线尺寸范围。带状线端的长度为 0.310 英寸，为 7.87 毫米。接线端子的底部设计为参考推荐的电线条长度。施加到每个连接点的推荐拧紧扭矩为 7 lb-inch。要将IC694TBB132盒式接线端子安装到其盖子上，请将接线端子的顶部与盖子的底部对齐。检查盖板和端子上的凹槽和凹槽。它们必须对齐，以确保接线端子完美地卡入模块。对齐后，向上滑动接线端子，直到听到咔嗒声。如果在插入过程中感觉到阻力，请不要用力插入模块，而是拔出并重新检查对齐和可能的障碍物，然后再重试。一旦与盖子一起安装，组件现在可以连接到主模块。将组件与模块的前面板端口对齐。将端子组件垂直按向模块，直到就位。打开前盖并向后推闩锁，将组件锁定到位。

IC694TBB132接线端子是GE发那科生产的盒装式接线端子。该模块支持高密度 IO 模块。它具有 36 引脚，设计用于端接 14-26 AWG 之间的导体尺寸。IC694TBB132接线端子配有用于牢固连接的螺钉。接线端子尺寸紧凑，尺寸为6英寸长，6英寸宽。

IC694TBB132接线端子的外壳比内部深0.5英寸。这种设计有助于适应绝缘层较厚的电线。端子螺钉的拧紧扭矩为一英寸 7 磅。IC694TBB132接线端子使用底部作为电线条的量规。为了隔离，电线应完全插入接线端子。接线端子易于安装和更换。模块中的线束应保护在接线端子的底部。安装新块时，盖子的顶部和底部应对齐在一起，块内的凹口完全相同，并设有盖槽。在拆卸过程中，应将闩锁推到下方，直到松开块
