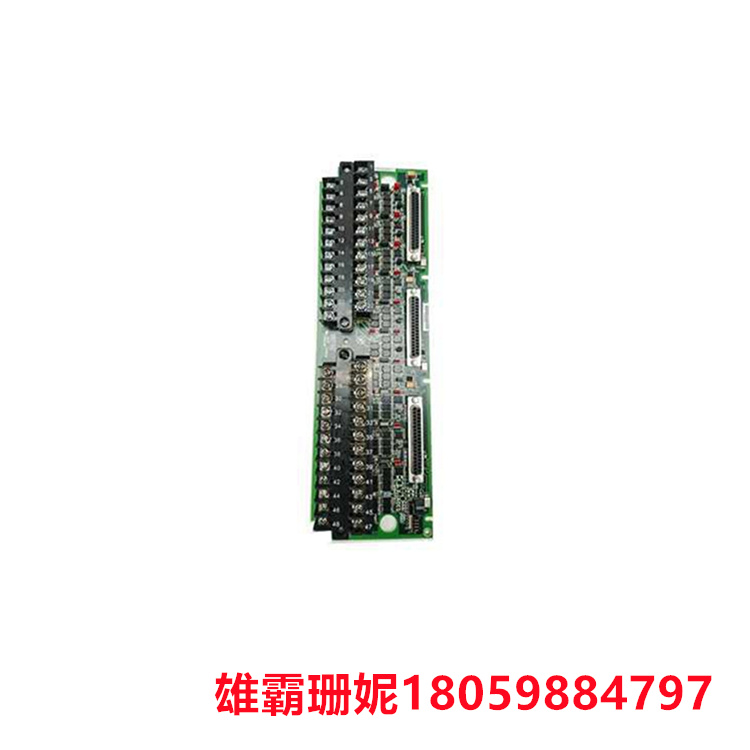

IS200TBAIH1C 模拟输入端子板
IS200TBAIH1C是由通用电气制造和设计的模拟输入端子板，是用于燃气轮机控制系统的Mark VI系列的一部分。模拟输入端子板支持两个输出和 10 个模拟输入。外部供电的两线制、三线制、四线制或发射器都可以插入十个模拟输入中的一个。可以为模拟输出配置0-20 mA或0-200 mA的电流。浪涌和高频噪声由输入和输出中的噪声抑制电路保护。
为了连接到 I/O 处理器，TBAI 有三个 DC-37 针连接器可用。可以使用TMR与所有三个连接器或单工在一个连接器（JR1）上进行连接。可以直接连接到电子设备和电缆连接。对于 TMR 应用中用于 R、S 和 T 控件的三个连接器，输入信号向外扇动。利用TBAI上的测量分流器，将连接的三个输出驱动器的总电流组合在一起以运行TMR输出。之后，电子设备由TBAI提供总电流信号，以便它们可以将其调节到指定的设定点。
所有传感器都可以访问端子板上的 24 V 直流电源。通过使用跳线，可以在电流和电压输入之间进行选择。两个模拟输出电路中的一个可以通过跳线配置为4-20 mA或0-200 mA，而另一个可以针对其中任何一个进行调整。TMR 应用都可以使用相同的端子板。
变送器/变送器可以单独供电，也可以由控制系统中的 24 V 直流电源供电。端子板上的跳线 J#A、J#B 和 JO 分别配置电压和电流的输入和输出类型。诊断程序跟踪每个输出，如果 CPU 命令无法修复缺陷，I/O 控制器中的自杀继电器将断开相关输出的连接。
