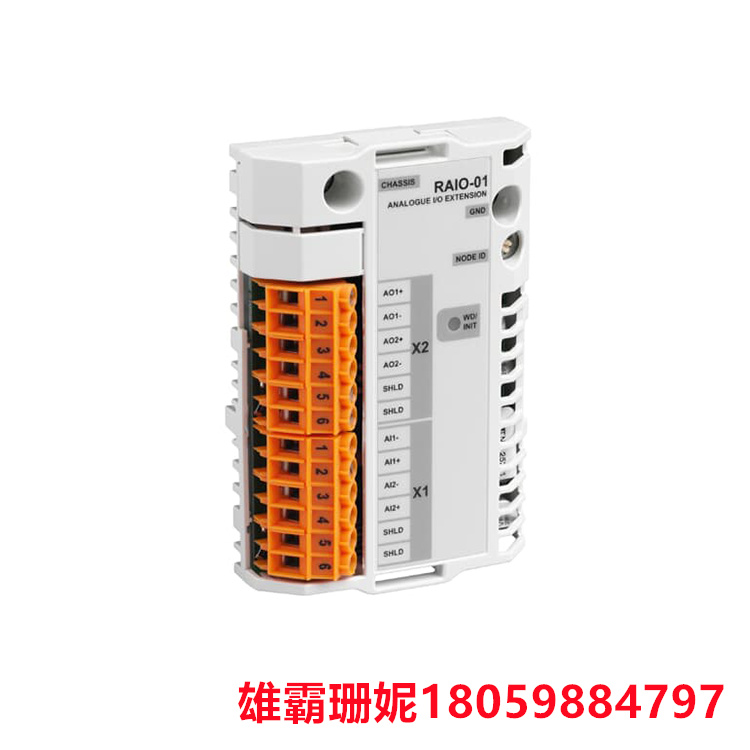

ABB RAIO-01 模拟1/0扩展模块模拟输入和输出彼此之间以及与电源电气隔离

重量	0.35 千克
模拟输出	信号类型： 0（4）...20毫安
最大负载电阻	700 O
分辨率	0.024%（12 位）
生产于	芬兰
名字	雷欧-01
海关关税代码	85049099
类型	模拟 I/O 扩展
身份证	64606841
尺寸	165 毫米 x 115 毫米 x 0.4 毫米
项目名称	模拟 I/O 扩展
项目类型	雷欧-01

联系电话：18059884797

立即咨询在线咨询

详细介绍

RAIO-01 模拟1/0扩展模块

ABB 64606841用于ACS01驱动器的RAIO 800模拟I / O扩展模块。

RAIO-01 模拟 I/O 扩展器提供两个双极性电流（± 0 [4] ...20 mA）或电压（± 0 [2] ...10 V 或 ± 0 ...2 V）输入和两个单极性电流输入（0 [ 4]...20 mA）输出，分辨率为 12 位。模拟输入和输出彼此之间以及与电源电气隔离。连接器：38针并行总线连接器。两个 6 极固定螺钉接线端子，电线 2.5 mm².

ABB RAIO-01 模拟1/0扩展模块模拟输入和输出彼此之间以及与电源电气隔离

RAI0-01模拟1/0扩展模块提供两个双极性电流(4[..20 mA)或电压(12[..101或0..2V) 输入和两个单极性电流(14...202 mA)输出，分辨率为12位。模拟输
入和输出彼吡电气隔离，电源彼吡电气隔离安装:安装到驱动器的RMIO板的可选插槽或外部AIMA-01 I/0模块适配器上。防护等级: IP20 .硬件设置:用于节点ID选择的旋转开关(范围1..15).每个输入一个DIP开关，用于在双极性模式(默认)和单极性模式之间进行选择。每个输入两个DIP开关，用于信号类型和电平选择。连接器: 38 针并行总线连接器。两个6极不可拆卸螺钉式接线端子，大电线为2.5 mm2。模拟输入信号类型:士(0) 4..200安，士(0) 2..10V 0...V输入阻抗: 1000 (电流) , 200 kO (电压)不准确: 0 °C时为t5.25% (满量程范围)温度系数:大+100 ppm/°C与模拟输出和模块载板隔离。大连续隔离电压为48 V rms;大峰值为100 V。机箱电位的隔离(例如模块载板的GND和+24VDC)已在1.5kV AC下进行了1秒的测试。
