GE DS200RTBAG2AFB 继电器端子板该板可用于多个GE品牌驱动器和励磁器的应用

部件号	DS200RTBAG2AFB
系列	马克 V DS200
制造者	通用电气板和涡轮机控制
功能缩略词/缩写	皇家商务论坛
功能说明	继电器端子板
组变体	G2
电源	24 伏直流
继电器名称	K20-K26 和 K27-K29

联系电话：18059884797

立即咨询在线咨询

详细介绍

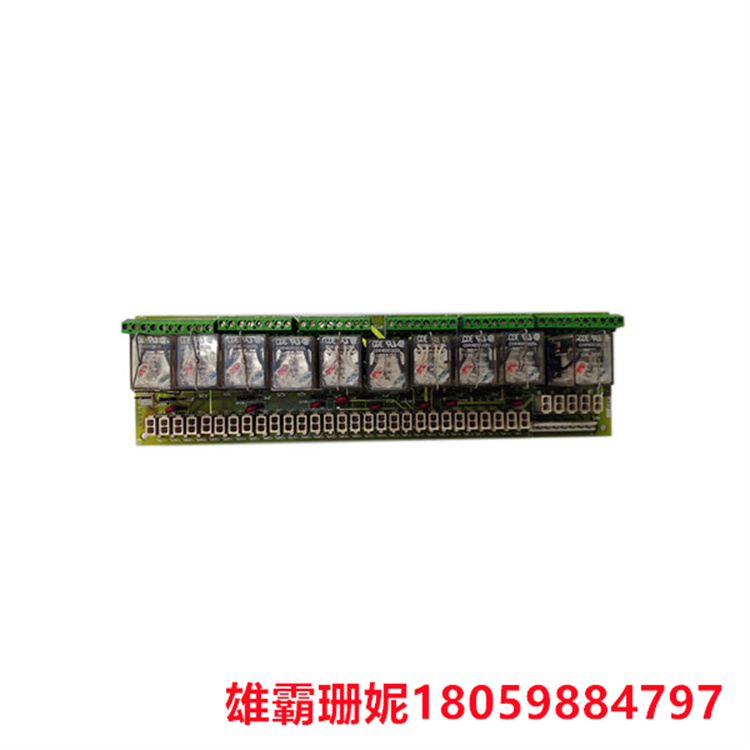

DS200RTBAG2AFB 继电器端子板

DS200RTBAG2AFB是专为通用电气的Mark V板系列设计的继电器端子板（RTBA）。该板可用于多个GE品牌驱动器和励磁器的应用。通过将此板安装到驱动柜中，可以向用户额外提供十个继电器。LAN I/O 终端和远程用户都可以驱动该板上的继电器。

位置 K20 到 K29 是所有板载继电器的板位置。 DS200RTBAG2AFB 包括两种类型的继电器：双掷和双掷和 4PDT。DPDT 类型包括卡上的七个继电器，包括 K20 到 K26。这些类型具有两个 C 型触点，每个触点额定值为 10A。K27 到 K29 是第二种继电器类型 4PDT。4PDT 继电器包括四个 C 型触点，每个触点的电流为 1A，而不是两个。所有这十个点都由 130 VAC 金属氧化物压敏电阻（MOV）保护。每个继电器包含一个内部 110 VDC 线圈，以确保它们正常运行。如果任何继电器停止工作或损坏，用户可以轻松移除并更换所有十个点。

GE DS200RTBAG2AFB 继电器端子板该板可用于多个GE品牌驱动器和励磁器的应用

DS200RTBAG2AFB 型号有两个连接器;一个是 2 针连接器，另一个是两针连接器。十六针连接器标记为 RPL，两针连接器标记为 OPTPL。OPTPL 连接器有两个命名法 X1 和 CFX2。X3 命名法会将信号发送回 CFX1 命名法 120 VAC 负载的 NTB/2TB 板。此命名法与 RPL X3 命名法相同。有关两个连接器提供的所有命名法，请参阅GEI-4B手册中的表10016和表<>。
