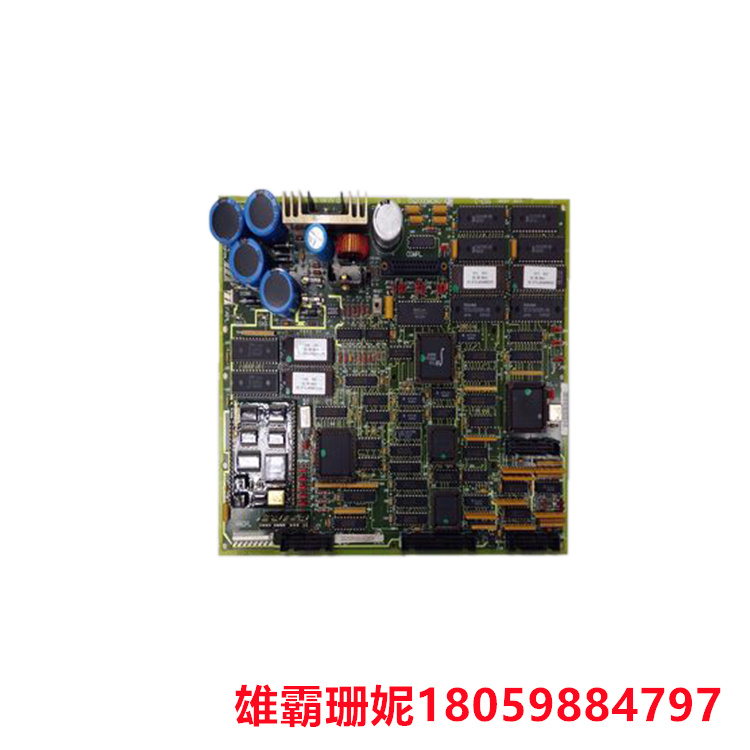

GE DS200FGPAG1A 栅极脉冲放大器板 收集电池电压数据

电源被输送到GE栅极脉冲放大器板DS200FGPAG1A上的SCR桥的一相，收集电池电压数据，并转换交流到直流控制电压。DS200FGPAG1A 板具有 14 个发送光纤端口和 <> 个接收光纤端口，可实现极快、稳定的网络。

• 双工光纤网络由两个接收端口提供服务，而单工光纤网络由其余端口提供服务。由于电气干扰不会影响消息，因此光纤网络在工业环境中非常有用。因此，光纤电缆可以与三相电力电缆或任何其他电线结合使用。
• 光纤链路也可以比铜线网络延伸得更远。如果将中继器添加到网络中，则运行时间可能会更长。使用中继器可以将长度加倍。多可以向网络添加两个中继器。设计光缆线路时，请确保弯曲半径不超过规格的推荐半径。如果电缆更紧，它们可能会降低传输质量或损坏电缆。可以降低或增加信号功率以配置光纤网络。这取决于光缆的长度以及其他因素。
• 电路板会受到静电的伤害。将电路板放在其保护容器中，直到您准备好安装它以降低风险。

DS200FGPAG1A 的电源有什么作用？

DS200FGPAG1A的开关电源将交流电转换为门控和状态功能所需的不同直流控制电压。P90、P40、P15 和 P5 是需要这些覆盖电压的电路板的门控和状态操作。
GE DS200FGPAG1A的主要功能是什么？
对于负载换向逆变器，DS200FGPAG1A执行三个基本功能（LCI）。以下是DS200FGPAG1A-SCR状态监视器提供的功能，其中DS200FGPAG1A从多达12个FHVA收集电池电压信息，并将此信息中继回LCI控制栅极驱动器，其中每块板为SCR电桥的一相提供栅极电源;开关电源，其中DS200FGPAG1A接受120 Vrms的电源输入。
DS200FGPAG1A如何收集有关SCR电压状态的信息？
该板的状态电路通过光纤链路从链接到板输出的 2-12 块 FHVA 板中的每一个收集 SCR 电压状态信息。电路板的状态电路先多路复用光信号，然后通过串行光纤链路将数据发送回控制器。
