GE IS230SNCIH6A 数字输入模块 I/O 模块由三个基本组件组成

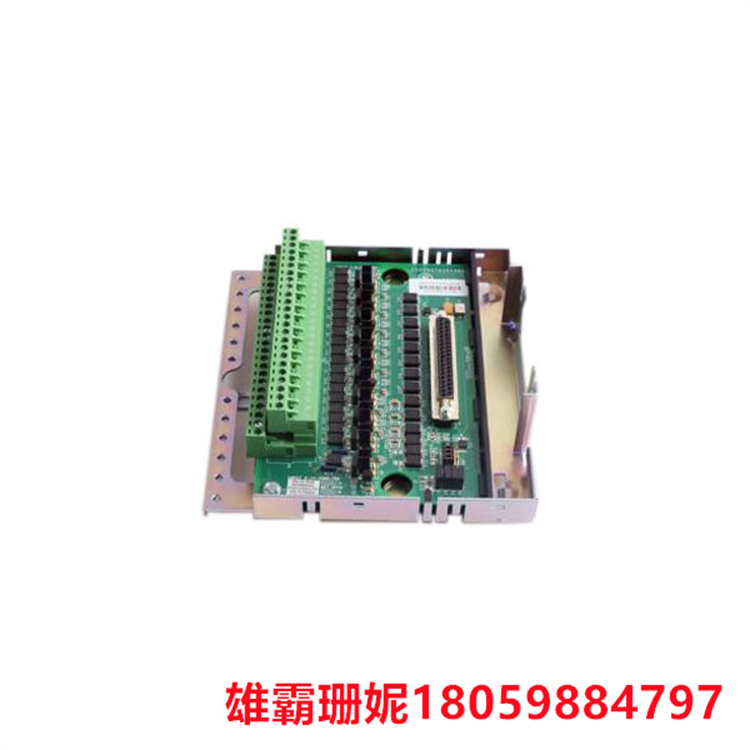

IS230SNCIH6A是通用电气开发的数字输入模块。它是Mark VIe系列的一部分。I/O 模块由三个基本组件组成：端子板、端子块和 I/O 包。端子板连接到机柜，有两种基本配置：S 和 T。S型板的每个I/O点都有一组螺钉，可以使用单个I/O包对信号进行调节和数字化。该板使用一块、两块或三块板，用于单工、双板和专用三重模块化冗余 （TMR） 输入。通常，T 型 TMR 板将输入风扇到三个独立的 I/O 包。三个 I/O 包的输出通常由 T 型板硬件投票决定。

• Mark VIe 系统中的系统 I/O 包由两个主要组件组成：通用处理器板和特定于所连接设备的数据采集板。这些 I/O 包在数字化信号、运行算法以及与 Mark VIe 控制器通信方面发挥着至关重要的作用。
• 每个端子板的 I/O 包负责将模拟或数字信号转换为可由控制器处理的数字格式。它还运行专门的算法，根据连接设备的要求执行特定功能。I/O 包和 Mark VIe 控制器之间的通信可实现无缝数据交换，并有助于对工业过程进行高效控制。
• I/O包在数据采集板中集成了特殊电路，以及CPU板上运行的软件，以检测故障。通过结合硬件和软件机制，I/O 包可以识别和报告连接设备内发生的任何异常或故障。控制器接收并处理这些故障状态通知，从而迅速采取行动并进行故障排除。
• 在两个网络接口都连接的情况下，I/O 包充当双向通信通道，将输入从连接的设备传输到控制器，并从控制器接收输出到设备。这种无缝通信确保了控制器和工业设备之间的平稳协调运行。
• 在操作过程中，每个 I/O 包可以在出现提示时向主控制器发送识别消息。此消息包含有关 I/O 板的基本信息，包括其硬件目录号、硬件版本、板条形码序列号、固件目录号和固件版本。此识别数据有助于准确识别和管理系统内的 I/O 包。
• I/O 组的处理器板和数据采集板设计工作在 -30°C 至 65°C 的温度范围内。 这些组件配备了自由对流冷却机构，即使在苛刻的环境条件下也能确保可靠的性能。
• 温度传感器集成在I/O包中，以监控温度水平。这些传感器在 2°C 范围内精度，可提供可靠的温度数据。每个I/O包的温度读数存储在系统的数据库中，可用于在超过温度阈值时触发警报或警报，从而实现主动维护并防止潜在问题。

• Mark VIe控制柜设计为由各种电源供电，可灵活地适应不同的安装要求。在进入Mark VIe外壳之前，每个电源输入源，无论是直流还是交流电源，都必须通过其自身的外部30 A两极热电磁断路器。这些断路器对于确保适当的保护和遵守现场规范和法规至关重要。
• 具体的电源输入源可能会有所不同，但常用的选项包括 24 V DC、125 V DC 和 120/240 V AC。Mark VIe 系统中的配电硬件配置为容纳所需的电源。需要注意的是，并非所有输入都可用于特定配置，因为它取决于控制系统的特定设置和要求。
• 对于控制电子设备的操作，输入功率转换为 28 V DC。然后根据需要分配此 28 V DC 电源，用于各种任务，例如 I/O 信号处理。此外，在计算总电流要求时，考虑外部电磁阀的电流消耗也很重要。该文档提供了有关如何考虑提供给外部电磁阀的电流的具体说明和指南，以确保准确评估功率需求。
• 值得注意的是，控制柜内外部电磁阀的操作会产生热量。在典型的 4200 mm（165“）TMR（三重模块化冗余）机柜中，满载时，热损失约为 1500 W。这些信息对于热管理和确保适当的冷却系统到位以保持控制柜内的佳运行条件至关重要。
