GE IS230TCISH6C DIN导轨I/O模块 它的 I/O 模块反映了这种多样性

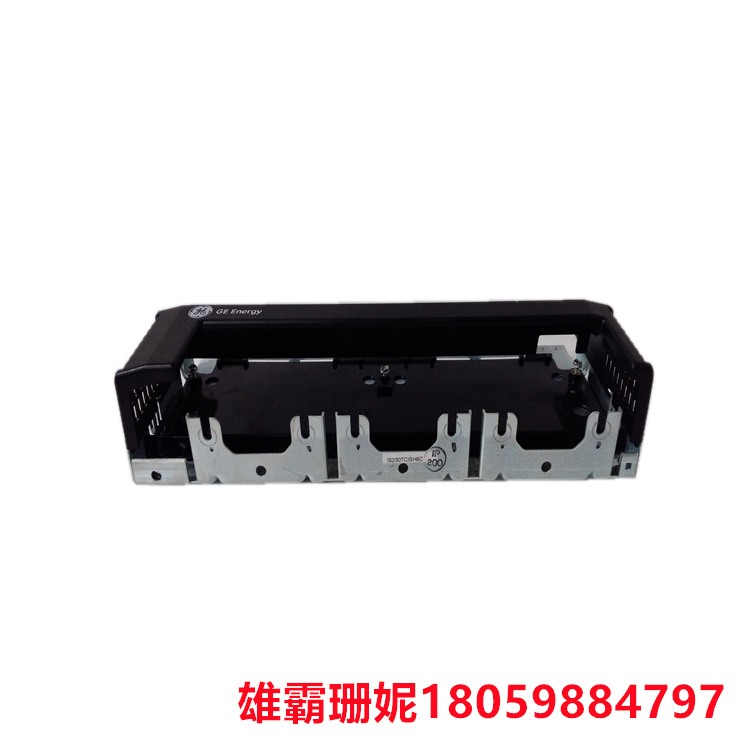

IS230TCISH6C是由通用电气制造和设计的DIN导轨I/O模块。它是GE分布式控制系统中使用的Mark VIe系列的一部分。Mark VIe I/O 模块用于涡轮机和工厂控制系统。它的 I/O 模块反映了这种多样性，具有多种类型以及单独或集群分布它们的能力。I/O 模块由安装在端子板上的 I/O 包组成。I/O 包包括一个运行 QNX 操作系统的本地处理器以及一个数据采集板。端子板包括一个现场接线端子和将接线端子连接到 I/O 组的无源电路。万一模块的无源电路发生故障，可以通过连接现场接线来拆除接线端子。

特征

• 接线端子：由两个接线端子组成，每个接线端子具有两排螺钉连接。这些接线端子为将电线和电缆连接到 I/O 模块提供了一种方便、安全的方法。这些块安装在卡的一条长边的单行中，并通过两个螺钉固定在一起，确保连接的稳定性和可靠性。
• 连接器：在电路板的另一侧，有三个 37 针母连接器。这些连接器用作将外部设备或其他组件连接到 I/O 模块的接口。它们允许在模块和连接的设备之间无缝传输信号和数据。
• 插头连接器：具有两个插头连接器，提供额外的连接选项。这些连接器可用于与其他兼容模块或设备连接，扩展I/O系统的多功能性和集成能力。
• 金属载体和 DIN 导轨兼容性：安装在金属载体中，为模块提供物理保护和支撑。金属托架设计为与DIN导轨兼容，可轻松安全地安装到工业环境中常见的标准DIN导轨上。这确保了模块的正确安装和集成到整个系统设置中。
• 机箱接地：配备工厂制造的孔，用作机箱接地螺钉。这些接地螺钉专门用于 SCOM（接地）目的，并且应具有尽可能短的连接。正确的接地对于电气安全至关重要，并且可以减轻可能影响 I/O 模块和所连接设备性能的任何潜在电气干扰或干扰。

I/O 模块特性

• I/O 模块由安装在端子板上的 I/O 包组成。I/O 包包括一个运行 QNX 操作系统的本地处理器以及一个数据采集板。端子板包括一个现场接线端子和将接线端子连接到 I/O 组的无源电路。
• 万一模块的无源电路发生故障，可以通过连接现场接线来拆除接线端子。包含两个屏障型可插拔接线端子，每个接线端子有 24 个点。使用环形接线片，每个点可以接受两根 2.05 mm2 （0.081 in2） #12 AWG 电线，绝缘电压为 300 V。还提供用于端接裸线的固定夹。
• 中心到中心的螺钉间距为 9.53 毫米（0.375 英寸）。T 型模块通常安装在底座上，可以容纳多个 I/O 包。S 型模块上的盒式接线端子可接受一根 2.05 mm2 （0.081 in2） #12 AWG 电线或两根 1.63 mm2 （0.064 in2） #14 AWG 电线，每点绝缘 300 V。中心到中心的螺钉间距为 5.08 毫米（0.2 英寸）。S 型模块采用 DIN 导轨和底座安装，带有单个 I/O 包。
