GE IS200TVBAH2A 振动输入端子板 通过 37 针连接器，信号被发送到 I/O 包

IS200TVBAH2A  振动输入端子板

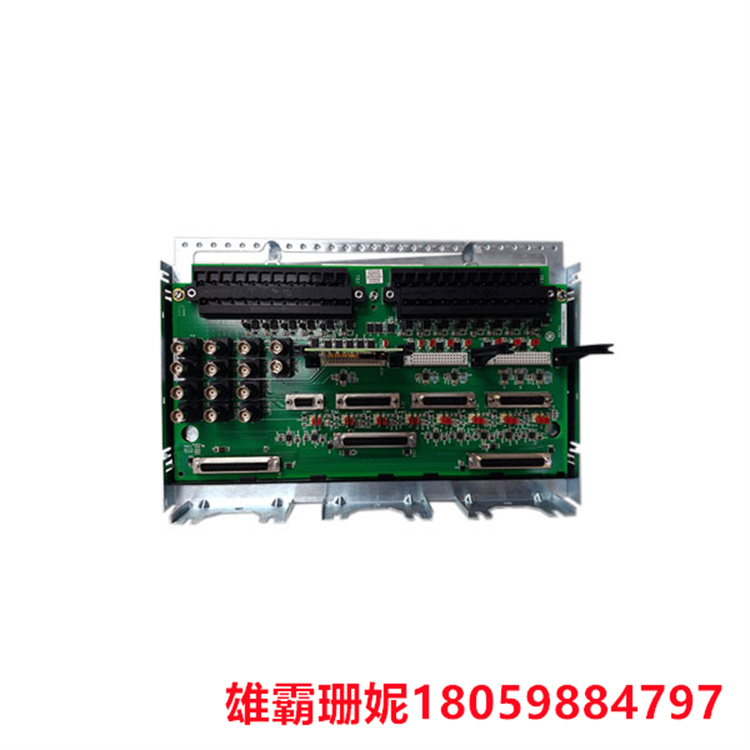

IS200TVBAH2A是一款振动输入端子板，是GE Speedtronic Mark VIe燃气轮机控制系统的一部分。 PVIB / YVIB I/O 包使用振动输入 （TVBA） 端子板作为信号接口板。地震（速度）、接近器、测速器和加速度计型探头都可以直接与 TVBA 连接。对于每个输入信号，端子板提供电磁接口 （EMI） 保护和信号抑制。为了实现开路识别，信号还耦合到上拉偏置。通过 37 针连接器，信号被发送到 I/O 包。

IS200TVBAH2A 功能说明

• 您可以将该组件用于单工或 TMR 应用程序。三个 I/O 包使用 TMR 应用程序扇动信号。TVBA包含缓冲输出，可连接到传统37引脚连接之外的其他连接器。此功能使本特利内华达3500监控系统能够通过特定的9针和25针连接器供电。此功能还包括卡口螺母连接（BNC）连接，用于向其他第三方监控设备馈送每个通道。标记 RKPS 电源不用于 VIe/VIeS 控制系统。
• 没有 -28 V 电源的外部电源;电源从+28 V电源获取。
• 该模块具有三个可拆卸的子板，因此可将 +28 转换为 -28。TVBA使用的所有负电源都来自这些WNPS（负电源）板。

IS200TVBAH2A 安装

安装 TVBA 接受直接连接到两个 I/O 接线端子的 14 个传感器输入。每个块有 24 个端子，可容纳高达 #12 AWG 的电线，并用两个螺钉固定。每个接线端子都靠近屏蔽端接连接点。

输入通道 1 至 8：

• 支持邻近感应器、地震器、加速度计（仅通道 1、2 和 3）和速度计。
• 每通道限流-24 V电源。JPxA 跳线，用于配置开路检查支持和 3 mA 恒流馈电，用于测速器。
• JPxB 跳线，用于为本特利内华达 1 机架配置 JA1 和 JB3500 输出。JPxC 跳线，用于将 PR0xL 配置为 打开

输入通道 9 至 12：

• 仅支持邻近传感器。
• 每个通道都有一个限流-24 V电源。
• 不允许跳线设置。
