GE IS200BICMH1A 栅极驱动器GE卡 它还说明了将电路板插入的正确插槽

IS200BICMH1A  栅极驱动器GE卡

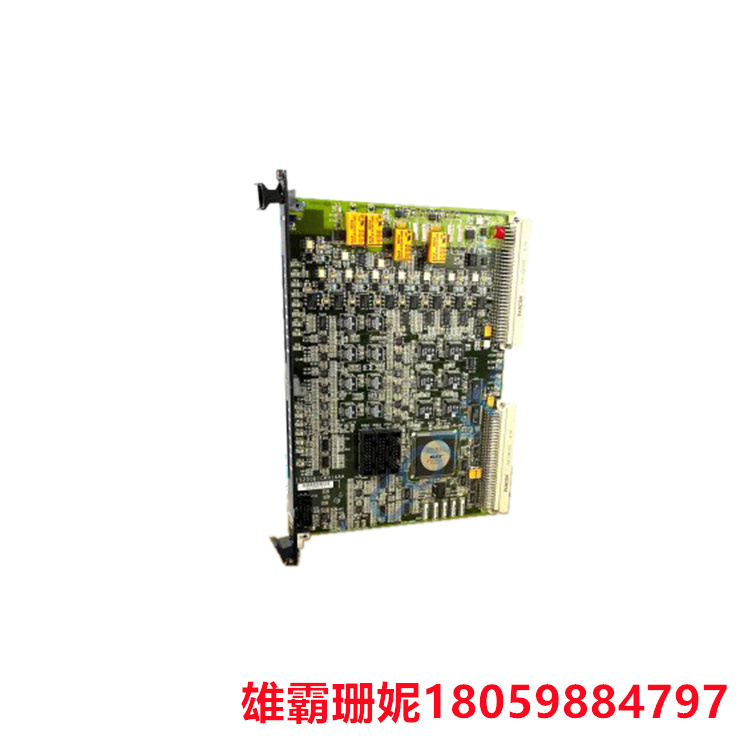

IS200BICMH1A是GE为Mark VI系列开发的GE印刷电路板。 Mark VI是GE的Speedtronic系列的一部分，自1960年代后期以来，该系列一直用于管理各种规模和复杂性的燃气和蒸汽轮机系统。

IS200BICMH1A的前面板设计有两个狭窄的开口。前面板标有董事会ID号和GE标志。它还说明了将电路板插入的正确插槽。如果插入不正确的机架位置，IS200BICMH1A 可能会损坏。面板设计用于访问用户TP测试点。它们位于面板上狭窄开口的正后方，并与位于开口右侧的相应标签对齐。这些标签包括个开口旁边的 1A、1B、1C、VAB、VBC、VDCP、VMG、VDCN 和 ACOM，以及第二个开口旁边的 DA1 到 DA4、TRG1、TRG 和 ACOM。TP1 到 TP9 排在个开口后面，TP14 到 TP16 排在第二个开口后面。许多其他测试点位于电路板上的其他点。

IS200BICMH1A 上的板连接器包括两个背板连接器 （P1/P2） 和四个垂直公引脚连接器。其中三个并排放置，标记为 POD1、POD2 和 POD3。后一个连接器位于前面板的正后方。它是一个十针连接器。

IS200BICMH1A 具有 150 多个电容器、300 个电阻器和 100 个集成电路。该板采用单个金属氧化物压敏电阻和五个电阻网络阵列构建而成。主板在主板编号上方带有代码 6BA02。
