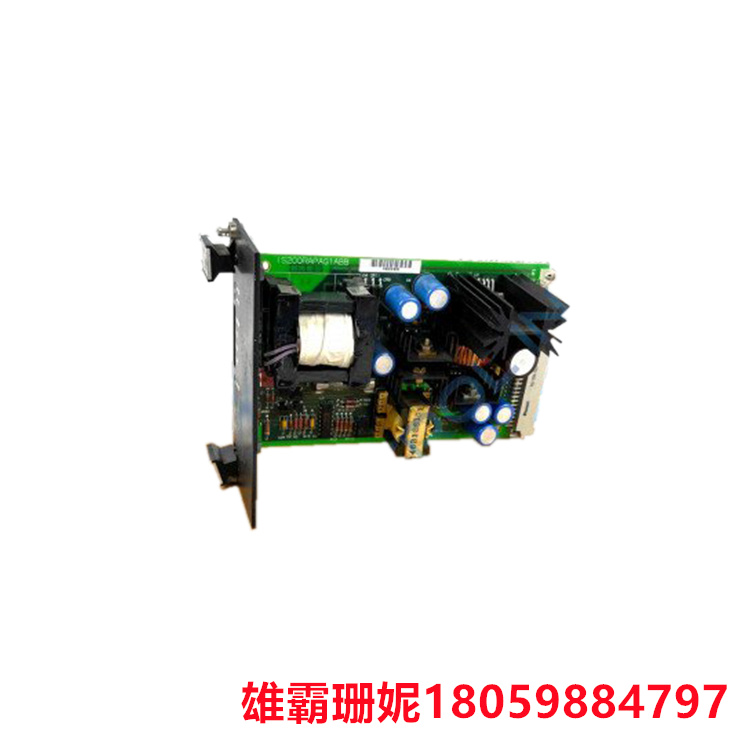

GE IS200RAPAG1A 机架电源板 面板通过两个螺钉连接固定在电路板上

IS200RAPAG1A 机架电源板

IS200RAPAG1A是为Mark VI系统设计的机架电源板，该系统是通用电气Speedtronic系列燃气轮机和蒸汽轮机管理系统的一部分。通过将 RAPA 板连接到 P1 背板连接器，将其插入创新系列板架。P1 由三行组成，每行有 32 个引脚。除 P1 外，RAPA 板没有任何其他连接器。在 RAPA 板上，您会发现四个测试点、两个 LED 指示灯和一个保险丝。板上可调节的硬件组件是RESET开关，在复位功能段落中进行了说明。

该机架电源板设计用于接受 48V 的方波输入，频率为 25kHz。该板的前面板带有 GE 标志，并提供对复位开关和四个 TP 测试点的访问。此外，前面板还配备了两个标记为MPOK和IPOK的LED指示灯。可从前面板访问的四个测试点是 P5、P15、N15 和 DCOM。面板通过两个螺钉连接固定在电路板上.

IS200RAPAG1A 包括一个 1 安培、250 V 保险丝，用于保护 24 Vdc 隔离电源。它集成了各种集成电路，包括串行 1024 位存储设备。该板具有一个背板连接器、晶体管、两个散热器、电容器（包括高压电容器）、电阻器和一个电感线圈。它已在多个地点钻探，并带有制造商的徽标。有关IS200RAPAG1A板的更多详细信息，请参阅通用电气发布的出版物GEI-100261，该出版物可在此部件页面上找到。
