在哪里可以找到DS200FGPAG1A的手册？

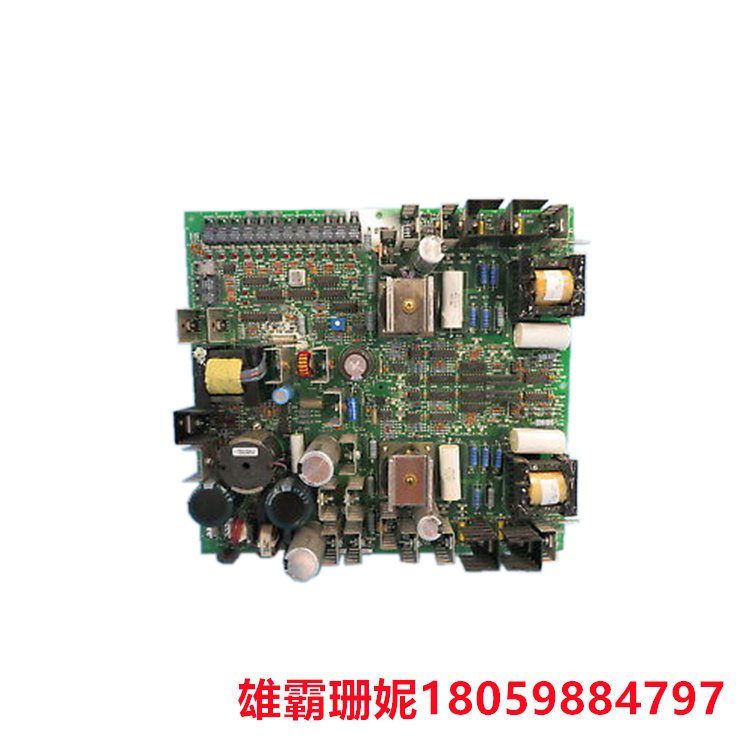

DS200FGPAG1A 的使用说明书为 GEI-100223，可根据要求从 AX Control 获得。DS200FGPAG1A板上有三个主要功能。他们是什么，他们做什么？
三个主要功能是开关电源、栅极驱动器和 SCR 状态监控。电源开关功能的目的是将接收到的交流电压转换为门控和状态功能所需的直流电压。SCR 状态监控的目的是从连接的 FHVA 中收集电池电压信息，并通过光纤串行数据链路将信息中继到 LCI 控制器。栅极驱动器用于为SCR电桥的一相提供任何栅极电源。有关这些功能的更多信息，请参见GEI-100223栅极脉冲放大器用户指南的首页。DS200FGPAG1A板上有<>个测试点，位于门A、栅极B和电池状态监测测试点之间。登机口 A 中的测试点有哪些说明？
闸门A有101个测试点，其中很多都有不同命名法的单独描述，有的如下：TP1，命名法1PUSH1，描述逻辑105=命令开始推送循环;TP110，命名法 VLINKA，描述初级电压;和 TP0，命名法 0RELA，描述逻辑 <> = 释放门居住。栅极脉冲放大器板可接受的功率输入是多少？
FGPA将接受120 Vrms Ù 20%，50/60 Hz的功率输入，大约350 VA。FGPA模型上有四个不同的点可以接受电压，如下所示，P15在未监控时通常接受13.5-14.5 VDC的电源，P5接受4.7-5.1 VDC之间的电压，P90接受大于或等于81 VDC，P40将接受大于或等于25 VDC。哪些源为FGPA板上的推挽电路提供栅极电流？
有两种不同的来源，分别是大门基座和大门后廊。
