GE DS200DCFBG1BJB 通用电源板 用于为驱动器和机箱风扇提供控制级电源

DS200DCFBG1BJB是通用电气制造的电路板元件，是Mark V Speedtronic系统的一部分。DS200DCFBG1BJB 用于为驱动器和机箱风扇提供控制级电源。DS200DCFBG1BJB 用于 EX2000 应用以及 DC2000、FC2000、GF2000、ME2000、CB2000 和 AC2000 IGBT 驱动应用。

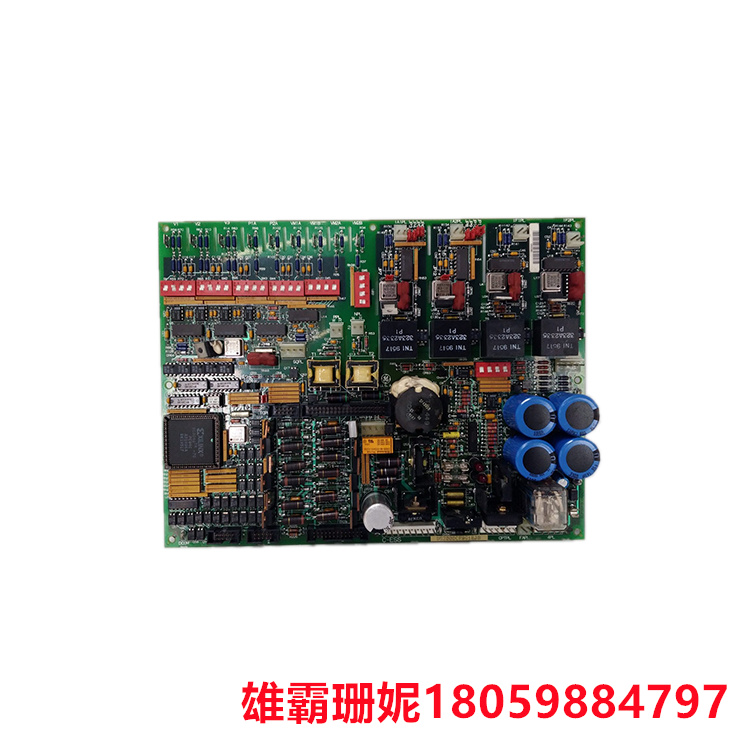

DS200DCFBG1BJB是一个大型矩形电路板，其表面安装了大量元件。其中包括 4 个 4 位 DIP 开关器件和 4 个可配置跳线。六个 DIP 开关一起位于电路板的一侧。这些用于缩放或更改许多不同的输入。例如，115号开关（SW24）用于调节施加到VCO输出桥电路的电压。该板还有一个霓虹灯，用于指示 24 VAC 线路中的熔断保险丝，以及两个 LED 指示灯，用于指示 +1 VDC 线路和 -1 VDC 线路中的熔断保险丝。

其他电路板组件包括测试点、I/O 连接器（1PL-40 至 2PL-1、2PL-9 至 4PL-1、4PL-5 至 5PL-1 和 5PL-26 至 <>PL-<>），以及保险丝、集成电路、电阻网络和电阻器、电容器、晶体管、散热器、变压器和继电器。该板上的测试点用于检查电压信号。保险丝用于保护。
