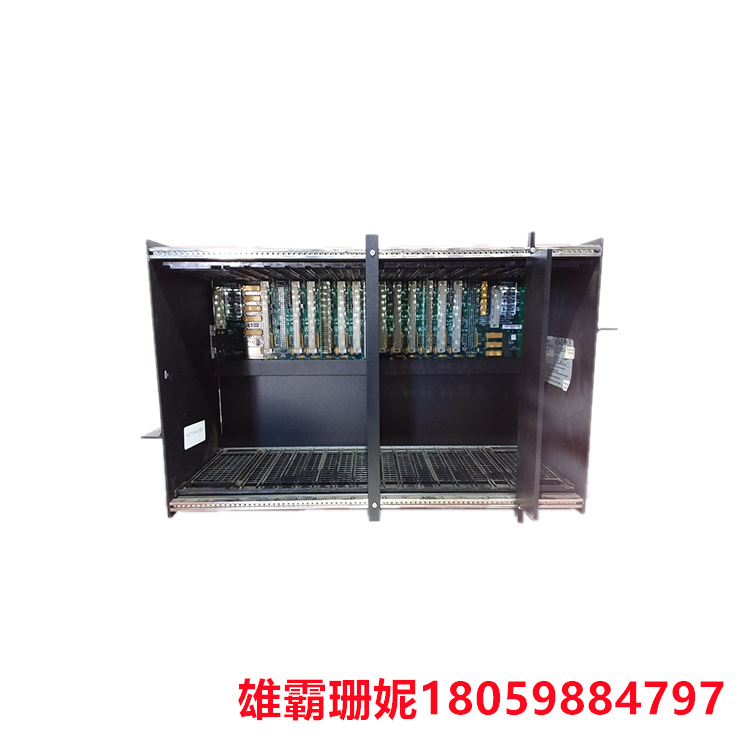

GE IC697CHS770 标准机架 用于 CPU 和 I/O 配置

IC697CHS790 是一款 9 插槽后置式，用于 IC697 可编程控制器，用于 CPU 和 I/O 配置。位于左侧模块位置的标准 9 插槽机架可以使用一个电源。IC697CHS790机架安装在通常不需要风扇的10英寸深外壳中。机架的尺寸为 11.15“ H x 19” W x 7.5“ D，控制器插槽宽度为 1.6” W，电源插槽宽度为 2.4“ W。每个机架都为为 IC697 PLC 创建的机架类型 I/O 提供了一个插槽感应。I/O 模块上不需要开关或跳线。

IC697CHS790机架的安装需要足够的空间来适当冷却系统模块。安装要求必须根据应用和订购的适当机架来确定。安装法兰在出厂时方便地安装在机架的侧板上。

IC697 I/O模块通过使用钥匙互锁，以避免意外地将一种模块类型转换为另一种模块类型。每个模块都包括一个钥匙，该钥匙以机械方式锁定在机架的中心导轨上，直到模块被卸下。如果模块类型不正确，则无法将其插入该机架插槽。当系统中有多个机架时，必须分配 0-7 之间的机架编号;CPU 机架始终为机架 0。每个机架的数量将由 PLC 从机架背板上的四个跳线确定。底板位置位于电源的正后方，跳线位于背板上。
