GE DS200KLDBG1ABC 显示板 集成电路和电阻网络阵列放置在这些灯之间

DS200KLDBG1ABC 通用电气显示板

DS200KLDBG1ABC是Mark V Speedtronic系统中使用的GE元件。Mark V是后一批用于控制燃气轮机或蒸汽轮机的Speedtronic系统之一。它是一个灵活的基于微处理器的控制系统，采用TMR架构，设计有内置诊断和在线维护。DS200KLDBG1ABC不再由GE销售，但可以通过AX Control作为翻新装置和清算剩余（新使用）库存找到。请注意，DS200 系列主板是较旧的设备，没有更新的固件或组件;如果您的系统需要这些更新，请查看DS215系列中的类似主板。

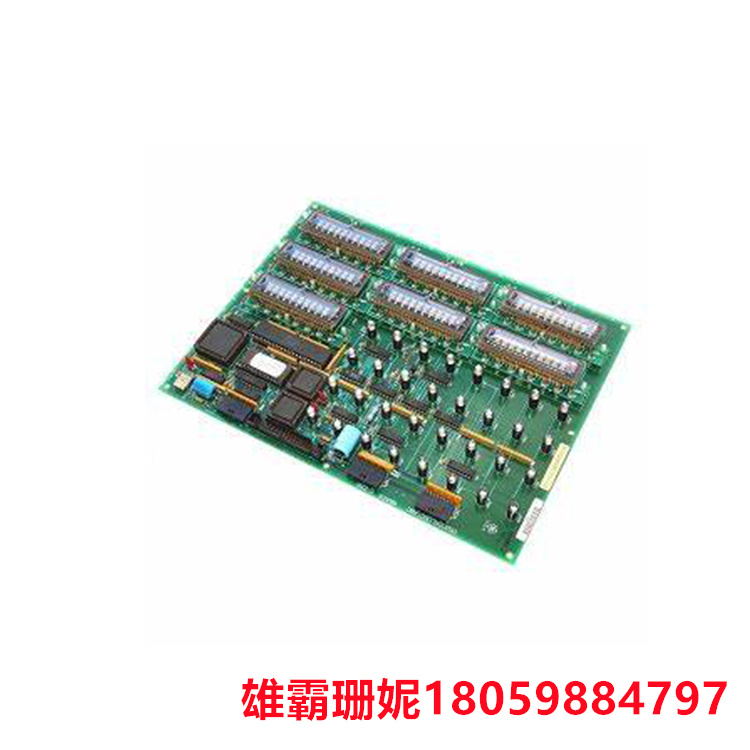

DS200KLDBG1ABC用作显示板。 它是一个大的矩形板，只有几个间隔良好的组件。这包括 6 个垂直光组件，放置在电路板右下象限的四行中，每行 01 个。集成电路和电阻网络阵列放置在这些灯之间。更多的集成电路聚集在左下角，包括现场可编程门阵列和至少一个振荡芯片。该板具有多个板连接器，包括两个垂直引脚组件。该板具有两个跳线开关、电容器、二极管和电阻器。电路板的顶部由七个 LED 显示屏组成。这些显示器专为数字显示而设计，使用 <> 段数字。该板标有C-ESS和<>BA<>等代码。电路板的角落和边缘经过钻孔以允许安装。
