DS200AAHAH1A是用于Mark V LM系列Speedtronic硬件的GE ARCNET连接板（AAHA）。
DS200AAHAH1A是一款PCB接口单元，可将各种I/O内核或外部设备连接到<R>控制引擎。AAHA提供与ARCNET的连接。<R> 内核中使用了两个 AAHA 板。一个充当 <R> 内核和用户界面的中间人。APL 连接器将此板链接到位于 <R> 内核中 UCIA 板上的 UCPB 子板。第二个充当将 COREBUS 连接到 <R> 内核的一种方式。它还有助于 I/O 内核与 <R>> 内核中的 <R 控制引擎之间的通信。此板上的 APL 连接到 PANA 子板。

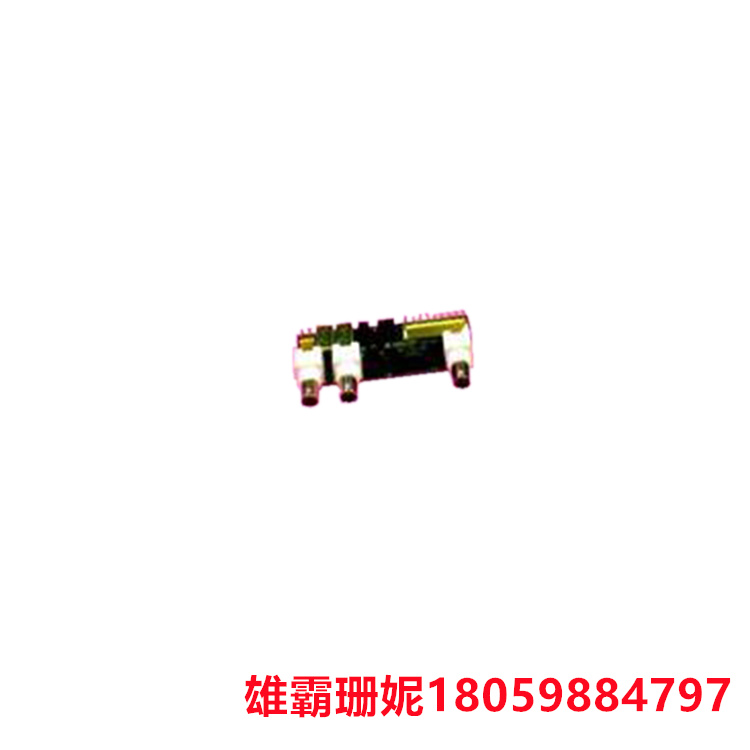

DS200AAHAH1A是一款小型PCB，顶部有3个通信端口。左侧端口不经常使用，并标记为 EBNC 端口。EBNC旁边是ARCBNC-A和ARCBNC-B端口，它们是ARCNET通信的连接。右下角是一个 2 针 2PL 连接端口。中间是一个 APL 10 针连接端口。此端口能够提供与具有 ARCNET 驱动程序且位于 <R> 内核中的板的通信方法。角落的左下角是一个 9 针 EPL 连接，也没有使用。
有关DS200AAHAH1A的更多信息，请参阅GE使用说明书：GEH-6363B。
DS200AAHAH1A 的包装盒尺寸是多少？
理想尺寸的盒子是也可以安装AAHA板上的工厂包装的盒子，如果它仍然存在。考虑到这一点，12x12x12英寸的盒子可以充分保护卡，但没有太多的额外空间。Copyright © 2022 厦门雄霸电子商务有限公司漳州分公司 All Rights Reserved. 闽ICP备20016028号
