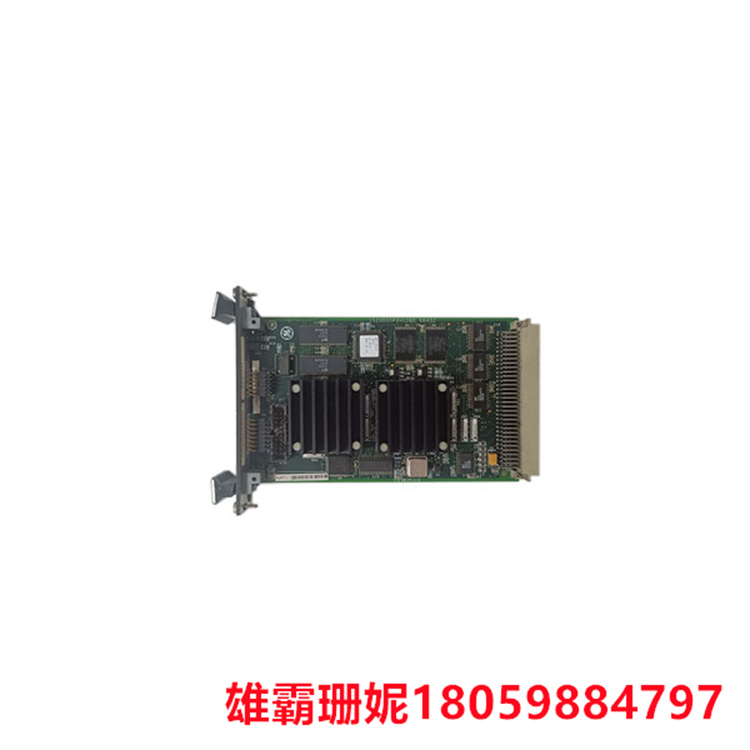

IS200DSPXH1DBD 印刷电路板组件 它用作数字信号处理器控制板

IS200DSPXH1DBD是一种印刷电路板组件，初由GE制造和分销，作为其Mark VI Speedtronic系列的一部分。 Mark VI是作为燃气和蒸汽工业涡轮机系统的控制系统而创建的，通常用于能源系统。IS200DSPXH1DBD 专门用于创新系列驱动器和 EX2100 励磁器。

IS200DSPXH1DBD是一个带有附加前面板的小矩形板。它用作数字信号处理器控制板，设计有连接到ASIC（专用集成电路）的数字信号处理器，该ASIC（专用集成电路）执行自定义逻辑功能。该板加载了存储在其闪存中的板载固件。

该板具有多个输入/输出连接器，其中两个位于其连接的前面板上。面板还具有两个嵌入式 LED 指示灯（一个绿色和一个红色），可帮助通知处理器的警报。此外，该板具有具有多种功能的直角背板连接器。其中包括数据总线、地址总线、控制输出信号、键盘接口、工具接口和VCO输入。

IS200DSPXH1DBD是一款静电敏感板。在处理电路板或电路板组件时，建议始终使用接地带。为防止损坏电路板并防止可能的触电，只有在机架断电时才能拆卸或更换电路板。电路板只能由合格的人员安装在正确的机架位置。正确的安装程序可以在初随IS200DSPXH1DBD提供的GE手册或数据表中找到。

IS200DSPXH1CAA是GE制造的电路板（PCB），作为其Speedtronic Mark VI系统的组件更换部件。 Mark VI是GE的燃气和蒸汽轮机控制系统之一，特别是包括具有以太网功能的三重模块化冗余控制选项，CIMPLICITY等专有软件和基于Windows的操作系统。

IS200DSPXH1CAA在Mark VI中用作数字信号处理器控制板。 该板有多个版本可用;请确保您订购的是适合您特定系统的正确版本。

IS200DSPXH1CAA 设计用于创新系列驱动器以及 EX2100 励磁器。PCB 的数字信号处理器运行频率为 60 MHz。DSP可读的ASIC版本ID寄存器通常随电路板一起提供。这包括董事会的大部分专业和支持职能。板载固件存储在闪存中。

IS200DSPXH1CAA采用直角背板连接器（P1）构建。它还在其前面板上安装了两个连接器，并在这些连接器后面放置了一个额外的垂直引脚连接器。该板有两个安装在面板上的 LED 指示灯。有十六种集成电路、电阻器、电阻器网络阵列、晶体管、二极管和电容器。该板已在工厂钻孔。
