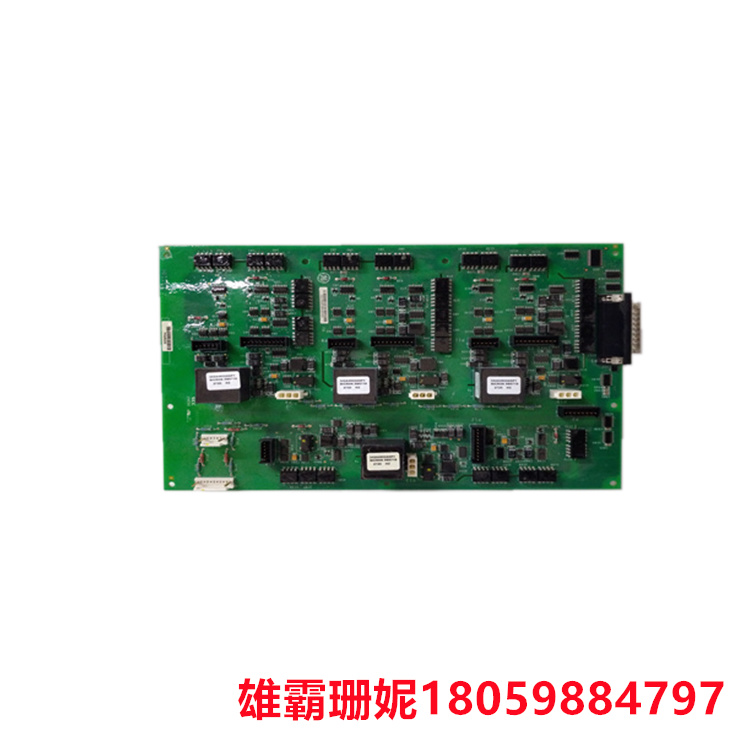

IS210AEDBH4AGD 印刷电路板 该板有九个公垂直引脚连接器

IS210AEDBH4AGD是GE制造的电路板组件，用于Mark VI系统。 Mark VI系统是为管理燃气轮机和蒸汽轮机而创建的，并具有集成的人机界面/操作员界面，允许用户使用专门设计的软件（如GE的CIMPLICITY图形平台）访问系统数据。

IS210AEDBH4AGD是一款桥接接口卡。该组件的正面有许多连接器，包括一个标有 574 9771-1 1301 的直角电缆连接器。有两个针座连接器，有六个或四个位置，但每个位置有两个垂直引脚。该板有九个公垂直引脚连接器，范围从六个引脚到十个引脚。该板还有四个插头，每个插头有三个位置。

IS210AEDBH4AGD在前表面和后表面都有组件。背面主要是电容器和电阻器，但也有二极管和晶体管。前表面还有电容器和电阻器，包括二十个金属膜电阻器。它还具有二极管和晶体管。前表面有四个来自比克隆的变压器。这些标记为B9178，是封装的开关模式/脉冲变压器，旨在满足BIL额定值的高可靠性要求。变压器的耐压电平为 5 KVAC，开关频率为 10KHz 至 500 KHz。 集成电路超过 175 种，包括只读芯片、振荡芯片等。

IS210AEDBH4AGD在九个地点钻探。该板在其表面切割了许多插槽。这些插槽通过集成电路或变压器填充在其长度上。该板标有几个代码。有关此主板及其组件的更多信息，请参阅制造商出版物。

 GE IS220UCSAH1A
 GE IS210BPPBH2BMD
 GE IS200WETBH1ABA
 GE IS200PMCIH1ABA
 GE SR469-P5-HI-A20-E
 GE SR750-P5-G5-S5-HI-A20-R-T
 GE SR750-P5-G5-S5-LO-A20-R-T
 GE F650-G-N-A-B-F-2-G-1-HI-C-E
证书    非危险UL E207685，I级，2区，A、B、C、D组UL E207685，I级，2区，IIC UL E2076组，ATEX 2区，IIC UL德姆科12组ATEX 1114875X
功能缩写/缩写    UCSB
零件/型号    IS420UCSBH1A
处理机类型    英特尔600 MHz EP80579
产品类型    Mark VIe、EX2100e或LS2100e控制器
产品说明
IS420UCSBH1A是通用电气公司的Mark VIe系统控制器。MKVIe是GE设计的Speedtronic系统之一，用于控制水力、燃气和蒸汽涡轮系统。IS420UCSBH1A是现有的五个UCSB模块之一。

IS420UCSBH1A是一个单模块控制器，使用其板载I/O网络与I/O包接口。以前的Speedtronic系统中的旧控制器通过背板连接器实现了相同类型的接口。该装置是气冷式的。它没有板载风扇或电池，但配有内置电源。该设备很小，尺寸为6.4英寸x 8.1英寸x 1.4英寸。其他规格包括:

600 MHz英特尔EP80579微处理器
256 MB DDR2 SDRAM内存，带闪存支持的SRAM
支持控制块语言(模拟和数字)的QNX中微子操作系统
双绞线10Base-TX/100Base-TX和RJ-45连接器
用于许多应用的TCP/IP协议
2.4磅，不包括运输包装
环境工作温度为-22至149华氏度。
