GE IS200EDCFG1A 励磁器直流反馈板该电缆用于长达九十米的距离

主板说明	励磁器直流反馈
主板类型	输入/输出端子板
外部电源	±24 伏直流
功能缩略词/缩写	EDCF
硬件形式	A、不向后兼容
手动	GEI-100464

联系电话：18059884797

立即咨询在线咨询

详细介绍

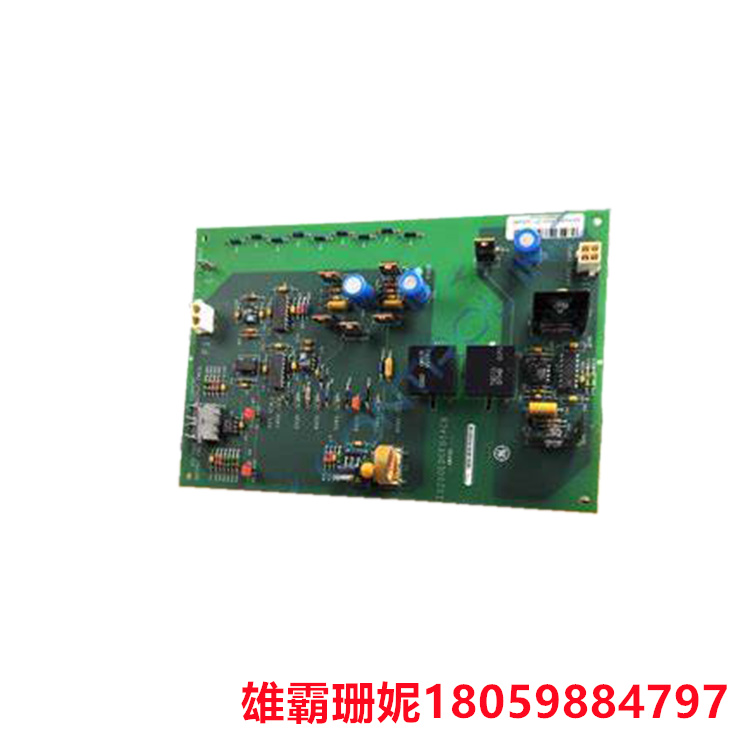

IS200EDCFG1A 励磁器直流反馈板

部件号 IS200EDCFG1A 是 EX2100 励磁控制器系列的一部分。该型号是一个励磁器直流反馈板，用于测量SCR电桥上的场电压和场电流。为了正确使用此模型，有必要在完成后将其连接到EISB板，以便将两根光纤电缆分别用于一个信号。可以使用的两根光缆是塑料光纤，塑料光缆用于长达十米的距离;和硬包覆二氧化硅光缆，该电缆用于长达九十米的距离。请注意，这些电缆的小弯曲半径为每根半英寸。

IS200EDCFG1A的场电压反馈将始终在桥接器件的负子和分流器的正端上测量。当电压与跳线电阻器一起缩放时，信号将继续输入到不同的放大器，该放大器控制VCO。
GE IS200EDCFG1A 励磁器直流反馈板该电缆用于长达九十米的距离

IS200EDCFG1A板有一个两针J16连接器，连接器上的两个引脚是做什么用的？

J-16 连接器上的两个引脚都用于外部 VDC 电压。Pine One 是 DC-DC 转换器的正 <> VDC 输入。引脚 <> 也是 <> VDC，但它是 DC-DC 转换器的常见输入。

IS200EDCFG1A板上的两个光纤连接器的描述是什么？

光纤连接器标记为 CF OF 和 VF OF。CF OF 连接器是一种现场电流反馈脉冲、HFBR-1528 光纤驱动器/连接器。VF OF 电流是场电压反馈脉冲、HFBR-1528 光纤驱动器/连接器。

IS200EDCFG1A 板上有一个 LED 指示灯。此指示灯表示什么？

IS200EDCFG1A 板上的一个 LED 将呈绿色亮起，表示电源正在运行。指示灯也标记为 PSOK。

IS200EDCFG1A测量端子上的场电压，测量完这些电压后，它们会发生什么？

在测量完磁场电压后，跳线电阻会感到害怕。然后将信号输入到控制VCO（压控振荡器）的不同放大器 GE IS200EDCFG1A 励磁器直流反馈板该电缆用于长达九十米的距离
