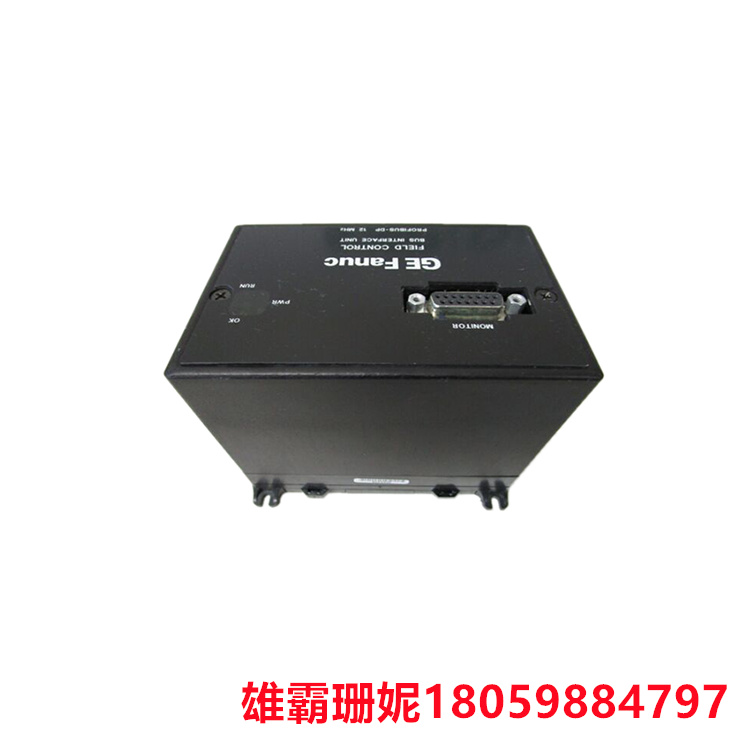

GE IC670PB1001 Profibus总线接口单元 其中一个端口用作手持编程器 （HHP） 端口

IC670PBI001是一款Profibus接口单元，是GE Fanuc现场控制系列的一部分。该电气设备安装在总线接口接线端子上，由外部 24 VDC 电源电压供电。它允许现场控制I/O模块通过Profibus网络与GE CPU模块交换数据，从而实现高速、分布式I/O架构。

IC670PBI001 配有两 （2） 个 9 针 D 型外壳连接器，其中一个端口用作手持编程器 （HHP） 端口，用于下载和监控 IC670PBI001，而另一个端口用作网络接口端口，以 9.6、19.2、93.75、187.5、500、1500 Kbits、3 Mbit 的标准数据传输速度通过 Profibus 网络进行通信， 6 Mb 和 12 Mb。此端口需要使用屏蔽双绞线或百通#9463电缆作为Profibus网络物理介质。该端口支持线性 Profibus 拓扑或菊花链连接，网络的个 ang 后一个节点由电阻端接。单个IC8PBI670多可承载八（001）个现场控制I/O模块。

IC670PBI001安装在总线接口单元（BIU）接线端子上时工作。该接线端子提供安装组件，允许将模块组件安装在DIN导轨上。它还支持通过安装卡舌进行面板安装，该卡舌也由 BIU 接线端子提供。

为了配置此模块的节点地址，它附带了一个DIP开关阵列，这些交换机位于IC670PBI001的Profibus网络接口上。它是一个八 （8） 个 DIP 交换机阵列，用于配置地址 00-32。

现场控制IC670PBI001 Profibus总线接口单元属于GE Fanuc现场控制系列的模块化和分布式I/O模块和控制产品。它与各种主机体系结构兼容。该模块是任何现场控制PLC系统的核心。IC670PBI001 Profibus总线接口单元提供I/O扫描功能和智能处理以及多达8个I/O模块的组功能配置，以构建高效的现场控制站系统。该现场控制设备的一些功能包括适应各种网络的开放式架构、简单的接线过程、对备件的小需求、DIN 导轨安装设施以及简单的安装和维护过程。
