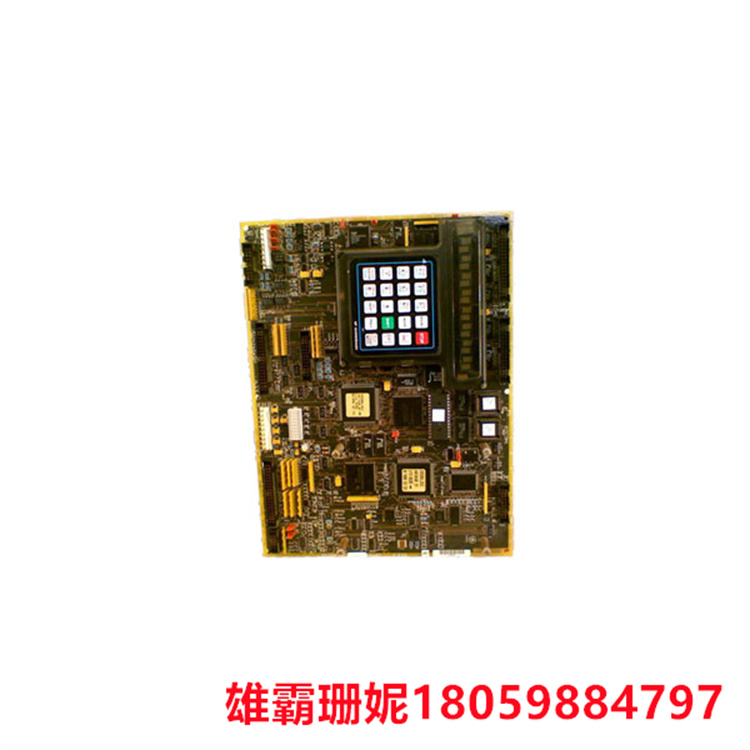

GE DS200LDCCH1AGA 局域网（LAN）通信板该板为驱动器提供一系列驱动器和 I/O 控制功能

部件号	DS200LDCCH1AGA
系列	马克五世
制造者	通用电气通用电气
说明书	GEI-100216
产品类型	驱动器控制/局域网通信板
功能缩略词/缩写	路易达孚
跳线数量	14
重量	约 2 磅

联系电话：18059884797

立即咨询在线咨询

详细介绍

DS200LDCCH1AGA 局域网（LAN）通信板

通用电气开发了DS200LDCCH1AGA卡，用作驱动控制和局域网（LAN）通信板。该卡安装在与GE品牌DIRECTO-MATIC 2000驱动器和励磁器兼容的Mark V系列替换驱动板中。当安装在驱动器中时，该板为驱动器提供一系列驱动器和 I/O 控制功能。

DS200LDCCH1AGA通信卡内置四个微处理器。LAN 控制处理器（LCP）可用于接受馈送到驱动器的五种不同总线类型。驱动控制处理器（DCP）也可用于处理模拟和数字 I/O 转换。DCP 还能够控制和转换编码器和定时器等外围 I/O 设备。提供电机控制处理器（MCP）来处理发送到驱动器的数字 I/O。如果计算需要DCP无法提供的额外处理能力，则协电机处理器（CMP）将提供完成这些功能所需的额外功率。该板配有一个字母数字键盘，用于系统编程和诊断目的。
GE DS200LDCCH1AGA 局域网（LAN）通信板该板为驱动器提供一系列驱动器和 I/O 控制功能

DS200LDCCH1AGA 提供什么类型的驱动器？

DS200LDCCH1AGA 为通用电气的 Directo-Matic 2000 驱动器和励磁器提供主驱动器和 I/O 控制功能。

DS200LDCCH1AGA模型有哪些测试点及其定义？

该模型上的一些测试点是P5，DCOM1 / DCOM2和FCLK。P5 测试点用于帮助调节 5 伏电源。测试点 DCOM1/DCOM2 将控制用于所有测试信号的 0 伏公共参考点。FCLK 测试点指示该单元处于活动状态，并且 8 MHz 输出根据需要来自电机控制器处理器的振荡器输出。对于所有其他测试点，请参阅LDCC手册第五页上的表1。

DS200LDCCH1AGA 应使用哪种手册？

使用 DS200LDCCH1AGA，请使用手册 GEI-100216。本DS200LDCCH1AGA手册是GE电机和工业系统驱动控制/局域网通信板手册。虽然这不是DS200LDCCH1AGA的完整安装、操作和维护手册，但本手册将帮助您了解DS200LDCCH1AGA。
GE DS200LDCCH1AGA 局域网（LAN）通信板该板为驱动器提供一系列驱动器和 I/O 控制功能
