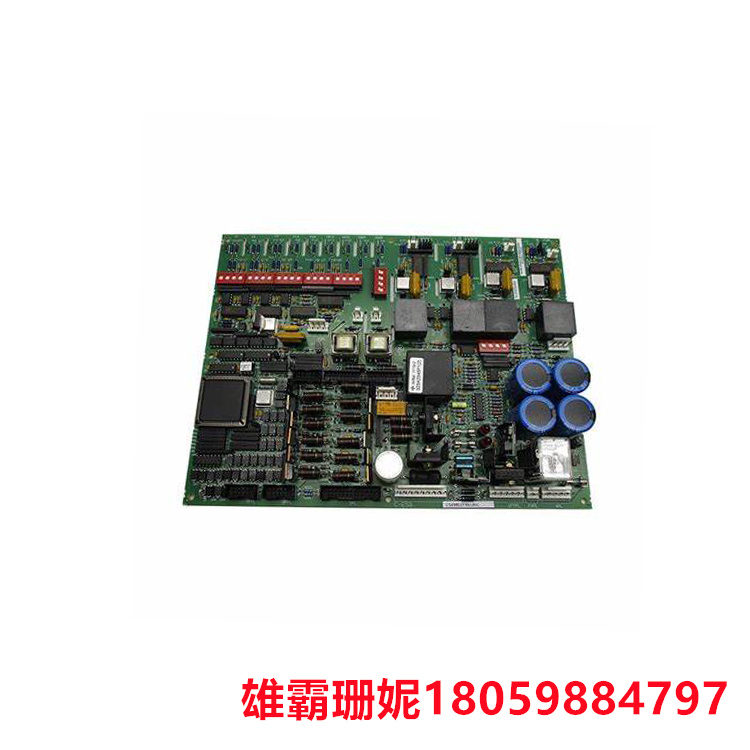

GE DS20OUDSAG1A 基本驱动端子板 一些组件可能会改变位置

这GE基本驱动端子板DS200STBAG1ADC为I/O信号提供连接点。的多个修订版DS200STBAG1ADC存在,组每个版本在可靠性、可用性和成本效益方面都比以前的版本有所改进。请注意，从一个版本到下一个版本，一些组件可能会改变位置 ,并且这些组件的外观可能会有所不同。请注意,兼容性在整个版本中都得到了维护，您可以放心地安装同一主板的新版本。当您致电服务部门时，能够识别有问题的电路板会很有帮助。打电话之前，请记下订单号、型号、例号和其他识别信息。连接器CP1PL至CP4PL仅供工厂使用。它们用于在测试环境中为主板提供115 VAC电源。Y19PL、 YP20PL和Y21PL是板 上的连接器，也仅供工厂使.用。这三个连接器能够在厂测试制动控制电路。
这DS200STBAG1 ADC使用多个跳线，使用户能够设置各种配置选项。JP4和JP5均用于配置RS232C串行端C ]进行通信。一个位置用于调制解调器通信，-个位置用于与笔记本电脑的串行通信。如果您发现无法成功启动与笔记本电脑的串行通信,您可以切换JP4和JP5的引脚位置，以查看信号否与笔记本电脑兼容。

DS200STBAG1ADC上的跳线JP5是做什么的?
DS200STBAG1ADC.上的跳线JP5是交换RS- 232C Rxd和TxD数据线、COMPL 弓|脚2和3的跳线。
DS200STBAG1ADC上的C型端子有哪些?
DS200STBAG1ADC.上的C型端子是DS200STBAG1ADC端子板上的端子51-53。DS200STBAG1ADC端子51 由MACM命名法识别,
DS200STBAG1ADC上的该端子是MA导向继电器的C型公共触点。DS200STBAG1ADC端 子52具有MANO命名法，DS200STBAG1ADC. 上的该端子是DS200STBAG1ADC.上MA导向继电器的C型常开触点。DS200STBAG1ADC 53端子由MANC命名法识别，是DS200STBAG1ADC. 上MA导向继电器的C型正常闭合触点。
DS200STBAG1ADC如何连接不同的板卡?
DS200STBAG1ADC使用插头6PL和8PL连接到驱动控制板。DS200STBAG1ADC使用4PL插头连接到DC电源和仪器板。 DS200STBAG1ADC使用RS-232C连接器COMPL和端子板点连接到客户/系统。
DS200STBAG1ADC的手册对我有什么帮助?
DS200STBAG1ADC手册，手册GEI-100177-GE电机和工业系统基本驱动端子板手册，将帮助您理解DS200STBAG1ADC和DS200STBAG1ADC如何操作。手册包括DS200STBAG1ADC的应用数据信息，包括DS200STBAG1ADC的跳线、 测试点和I/O。手册还描述了DS200STBAG1ADC的电源、接口和继电器控制，以及DS200STBAG1ADC的更新/保修更换信息。DS200STBAG1ADC的手册不包括DS200STBAG1ADC的安装、 操作和维护的所有信息，但手册提供了DS200STBAG1ADC的必要一般信息。
