| 制造者 | 通用电气通用电气 |
| 系列 | 马克五世 |
| 部件号 | DS200ACNAG1A |
| 产品类型 | 网联卡 |
DS200ACNAG1A是通用电气的附加资源计算机网络板。更广为人知的是ARCNET，该板是作为Mark V系列的组件创建的。 Mark V是GE发布的第四款商用重型涡轮机Speedtronic燃气和蒸汽轮机管理系统，是一个基于三冗余微处理器的系统，由于对所有关键控制和保护参数进行了多次备份，因此实现了极高的可靠性。它还包括直接传感器接口、内置诊断和在线维护等功能。
需要注意的是，传统的ARCNET系统以2.5 Mbps的速率运行。这允许网络上的信号在大约 400 ns 内发生。这个时间限制了ARCNET系统的大小，实际上，它不能超过四英里。如果超过此时间，当在节点之间发送消息时，系统将开始经历延长超时。

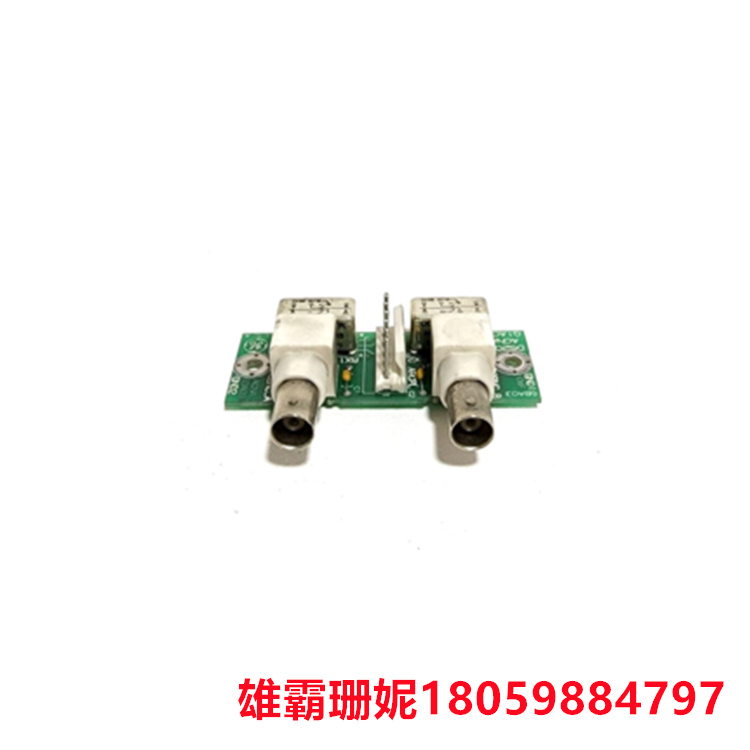

DS200ACNAG1A在非常小的电路板上只有很少的元件。这些元件包括四个金属膜电阻器（R1/R2/R3/R4）、两个晶体管、一个二极管和三个电容器（C1/C2/C3）。该板由两个开口制成，开口周围有切割在卡的两侧的金属。它们被标记为GND1和GND2。电路板的中心由两个通信继电器设备组成。两个组件的顶面都印有继电器图。
DS200ACNAG1A的后三个元件是沿电路板中心线放置的单个六引脚公头垂直引脚端子连接器和两个BNC母插头。这些插头旨在促进局域网通信。
DS200ACNAG1A 的端子连接器位于 DS200ACNAG1A 的正下方。
